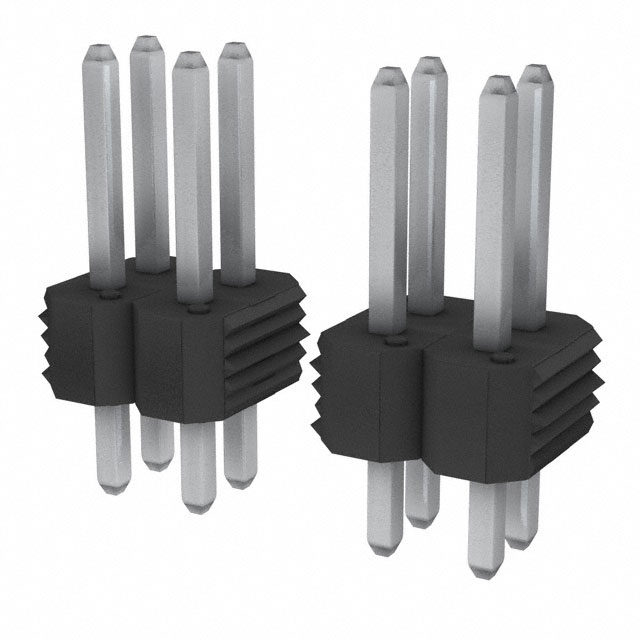

Amphenol 54102-T0600LF 双排直插排针产品概述

一、产品基本信息

Amphenol 54102-T0600LF是安费诺（Amphenol）推出的直插式双排方针排针，采用行业通用的2.54mm间距设计，专为电子设备的信号传输与小功率电源连接提供可靠方案，可适配同间距双排排母使用。

二、核心技术参数

该排针关键参数经严苛验证，覆盖电气、机械、环境多维度要求：

• 间距与布局：引脚间距2.54mm，双排结构，支持多通道并行传输；
• 针型与安装：方针设计（接触面积优于圆针），直插式（插件型），适配PCB通孔焊接；
• 电气性能：单针额定电流3A，满足中等功率负载传输；
• 机械尺寸：配合针长5.84mm（排母配合深度），塑壳高度2.54mm，端接针长2.79mm（焊接端穿透PCB长度）；
• 材质与镀层：触头为磷青铜（高弹性、抗疲劳），表面镀锡（可焊性优异、防氧化）；
• 环境适应性：工作温度-65℃~+125℃，黑色塑壳耐温抗冲击；
• 环保认证：符合RoHS无铅标准，适配绿色制造需求。

三、设计与性能优势

54102-T0600LF针对性解决连接可靠性与场景适配问题：

1. 宽温稳定：-65℃~+125℃覆盖寒带户外、工业高温（如烤箱周边）、车载发动机舱等场景，避免温度导致的材质失效；
2. 接触可靠：方针接触面积较圆针提升15%，磷青铜弹性确保插拔后接触力稳定，接触电阻<10mΩ，减少信号衰减/电源压降；
3. 焊接可靠：2.79mm端接针长充分穿透1.6mm标准PCB，锡镀层可焊性佳，虚焊率低于行业平均；
4. 通用兼容：2.54mm为行业标准间距，兼容90%以上同排数排母，降低设计与供应链复杂度；
5. 载流适配：3A额定电流满足小型电机、LED驱动、传感器供电需求，无需并联针脚节省PCB空间。

四、典型应用场景

凭借上述优势，该排针广泛应用于：

1. 工业控制：PLC模块、传感器接口、电机驱动板（宽温适应车间温度波动）；
2. 汽车电子：车载信息娱乐系统、车身控制模块（BCM）、胎压监测接口（抗振+宽温）；
3. 消费电子：智能家居网关、小型家电控制板（易焊接、成本适中）；
4. 通信设备：小型路由器、交换机接口模块（接触稳定防干扰）；
5. 医疗设备：便携式诊断仪器（无铅镀层符合医疗环保标准）。

五、使用注意事项

为确保长期可靠性，需注意：

1. 配合件匹配：选择同间距（2.54mm）、同排数排母，排母配合孔深度≥5.84mm；
2. 焊接工艺：波峰焊（230-260℃，1-3秒）或回流焊，避免手工焊温度>300℃导致塑壳变形；
3. 环境防护：潮湿/腐蚀性环境需做 conformal涂层，增强耐腐蚀性；
4. 载流降额：环境温度>85℃时，单针载流降额至2A以内，避免过热老化。

Amphenol 54102-T0600LF以高可靠性、宽适应性和通用兼容性，成为电子设备连接的优选方案，适用于成本与性能平衡要求较高的量产场景。
