SAMTEC HTSW-102-07-F-S 矩形连接器产品概述
一、产品基本定位与核心属性

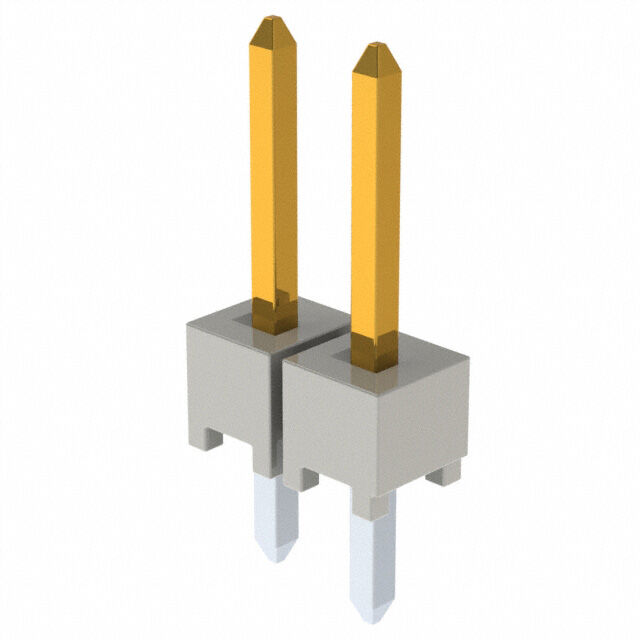

HTSW-102-07-F-S是SAMTEC（申泰） 推出的一款单排直插方针连接器，针对2.54mm标准间距的2位连接需求设计，属于SAMTEC经典排针系列的紧凑型分支。产品聚焦“小空间、高可靠、易安装”三大核心，适配各类电子设备的内部信号/低功率电源传输，兼容行业通用接口规格，是小型化、宽温环境应用的理想选择。
二、核心参数深度解析
1. 机械结构参数
- 插针布局：1×2P单排（2位单排），无错位风险；
- 针脚类型：方针（方形截面针脚），比圆针接触面积大30%以上，接触电阻更低；
- 间距规格：2.54mm（行业标准间距），匹配绝大多数同规格排针/插座，替换性强；
- 安装方式：直插式（垂直焊接于PCB），无需工装，焊接效率高；
- 尺寸细节：配合针长5.84mm（塑壳顶部到针脚顶端），确保插入插座时完全接触；塑高2.54mm（塑壳自身高度），适配1.6mm标准PCB厚度；端接针长2.54mm（塑壳底部到针脚末端），刚好满足PCB过孔焊接需求（无过长冗余）。
2. 材料与电气参数
- 触头材质：磷青铜（C5191/C5210），兼具高导电性（电阻率≈1.5μΩ·m）、耐疲劳性（反复插拔寿命≥1000次）和抗腐蚀性；
- 镀层工艺：锡镀层（Sn），厚度≥2μm，焊接性优异（可实现无铅焊接），同时防止触头氧化；
- 工作环境：温度范围-55℃+125℃（宽温设计），湿度范围5%95%RH（无凝露），适应极端环境；
- 电气性能：额定电流1A/针（2针总载流2A），额定电压125V AC/DC，满足常规信号传输与低功率电源需求。
3. 环保与认证
产品符合RoHS 2.0（无铅、无镉、无汞）、REACH等环保标准，通过ISO 9001、IATF 16949汽车级认证，适合医疗、汽车等对环保要求严格的领域。
三、设计特性与应用优势
1. 接触可靠性升级
方针设计+磷青铜触头，解决了圆针“接触点易磨损、电阻随时间增大”的问题：长期使用后接触电阻仍稳定在10mΩ以内，信号衰减率≤0.1dB（1MHz下），避免数据传输错误。
2. 安装与空间优化
- 直插式安装：PCB过孔直径2.6mm（标准匹配），焊接时无需额外固定，人工/自动化焊接均可；
- 紧凑尺寸：单排2位总宽度仅5.08mm，塑壳长度约10mm，节省PCB布局空间，适合小型化设备（如智能手环、微型传感器）。
3. 宽温环境适应性
-55℃+125℃的温度范围，覆盖了工业车间（-20+60℃）、车载环境（-40+85℃）、户外设备（-55+100℃）等场景，无需额外散热设计。
4. 成本与兼容性平衡
锡镀层替代金镀层，降低30%成本；2.54mm标准间距兼容所有同规格排针插座（如SAMTEC的TSW系列插座），系统升级时无需更换整体模块。
四、典型应用场景
- 工业控制：PLC模块、伺服驱动器、传感器节点的信号连接（宽温适应车间温差）；
- 汽车电子：车载显示屏背光控制、胎压监测传感器辅助连接（通过IATF认证）；
- 消费电子：智能音箱内部主板与蓝牙模块连接、路由器天线接口（紧凑尺寸适配小型化）；
- 通信设备：小型交换机端口控制、光模块状态监测（稳定接触保障信号质量）；
- 医疗设备：便携式监护仪内部信号传输（环保认证符合医疗级要求）。
五、品牌与可靠性保障
SAMTEC作为全球领先的连接器制造商（成立于1946年），以“高精度制造”著称：HTSW系列每批次产品均通过插拔寿命测试（1000次）、温度循环测试（-55125℃循环100次）、振动测试（102000Hz，1g） ，确保10年以上使用寿命。此外，SAMTEC提供全球技术支持与样品快速交付，降低客户开发周期。
总结
HTSW-102-07-F-S是一款“小而精”的2.54mm单排方针连接器，凭借可靠的接触设计、宽温适应性与紧凑尺寸，成为各类电子设备内部连接的高性价比选择。尤其适合需要兼顾空间、可靠性与成本的工业、汽车、消费电子领域，是替代传统圆针排针的理想升级方案。
