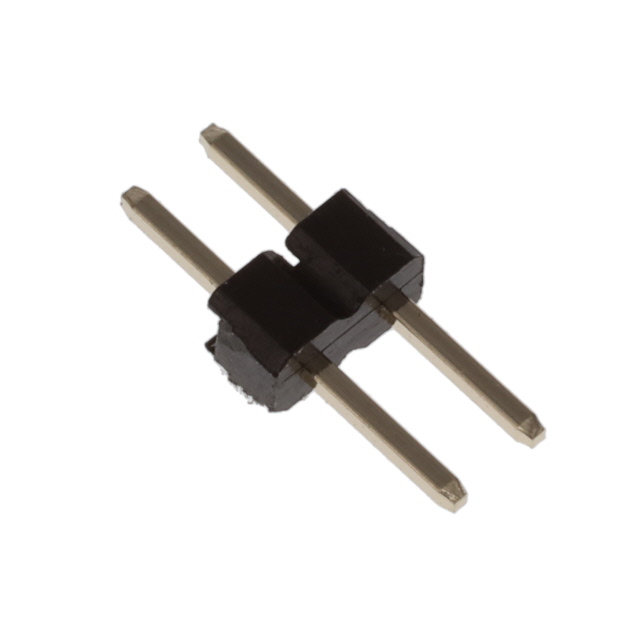

BG030-02-A-0450-0300-N-G
图片源于供应商或网络,实物可能存在差异,请以实物为准

BG030-02-A-0450-0300-N-G

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
GCT

品牌:

GCT

型号:

BG030-02-A-0450-0300-N-G

编号:

D5195519

包装:

盒

批号:

-

封装:

-

描述:

2W, 2.54MM PITCH PIN HDR, SIL, T

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：针座连接器 通孔 2 位置 0.100"（2.54mm）


产品参数

产品属性 属性值
侵入防护 -
制造商 GCT
加载的针位数 所有
包装 盒
安装类型 通孔
工作温度 -40°C ~ 105°C
应用 -
总体接触长度 0.395"（10.03mm）
护罩 无罩
排数 1
排距 - 配接 -
接合堆叠高度 -
接触长度 - 柱 0.118"（3.00mm）
接触长度 - 配接 0.177"（4.50mm）
材料可燃性等级 UL94 V-0
样式 板至板
特性 -
端接 焊接
系列 BG030
紧固类型 推挽式
绝缘材料 聚酰胺（PA6T），尼龙 6T
绝缘颜色 黑色
绝缘高度 0.100"（2.54mm）
触头形状 方形
触头材料 铜合金
触头类型 公形引脚
触头表面处理 - 柱 镀金
触头表面处理 - 配接 镀金
触头表面处理厚度 - 柱 闪存
触头表面处理厚度 - 配接 闪存
连接器类型 接头
针位数 2
间距 - 配接 0.100"（2.54mm）
零件状态 在售
额定电压 -
额定电流（安培） 3A、触头

PDF描述： 针座连接器 通孔 2 位置 0.100"（2.54mm）

产品概述

BG030-02-A-0450-0300-N-G 产品概述

一、产品简介

BG030-02-A-0450-0300-N-G（品牌：GCT）为标准2.54 mm间距、通孔直插式针座，单排2触点设计，常用于板对板/板对模块的电气连接。结构紧凑、安装可靠，适合信号与小电流电源传输的场合，是原型开发、工业控制和消费电子常见的连接元件。

二、主要技术参数

  • 间距：2.54 mm（标准间距，兼容2.54 mm系列插座）
  • 排数/触点：单排，2P（2触点）
  • 安装方式：通孔直插（通孔直型）
  • 额定电流：3 A（单触点额定值，实际使用请根据系统温升和散热评估）
  • 工作温度：-40 ℃ ~ +105 ℃
  • 触头材质：铜合金；触头镀层：金（提升接触可靠性与抗氧化性）
  • 颜色：黑色（塑料部分）

三、结构与材料说明

本件塑料本体耐高温、机械强度良好，触头采用铜合金并进行局部或整面镀金处理，保证低接触电阻和长期可靠性。直插针脚适配通孔工艺，有利于强固焊接与机械支撑。

四、典型应用场景

  • PCB模块间的信号/电源连接
  • 工业控制、仪表与测试设备的内部互联
  • 嵌入式开发板、外设接口和原型设计
  • 小型电源/信号引出接口（单触点≤3A）

五、安装与焊接建议

  • PCB孔径建议按制造商或工艺要求设计，常见通孔直径范围φ0.9–1.1 mm；孔铜厚与环片尺寸应保证焊接强度与热量传导。
  • 推荐使用标准通孔焊接工艺（波峰焊或手工焊接），波峰/回流参数应遵循器件镀层及塑料件耐热限制，避免长时间高温暴露以保护镀金层与塑料体。
  • 插装后应保证针脚垂直并焊接充分，避免机械应力集中导致接触不良。

六、选购与使用注意事项

  • 虽标称额定电流为3A，但在高温或并列多触点共用电路时应重新评估温升与散热条件。
  • 若需频繁插拔或高接触寿命场景，请确认镀金厚度及接触循环次数指标。
  • 环保合规（如RoHS）及物料证书请向供应商索取原件以满足特定项目要求。

七、包装与订购建议

通孔类直插件常以盘装、管装或托盘包装供货，订购时请确认包装形式、单包数量与出货周期，以便装配线取放与库存管理。如需替代件或多PIN版本，可咨询GCT或授权分销商获取系列型号匹配建议。
