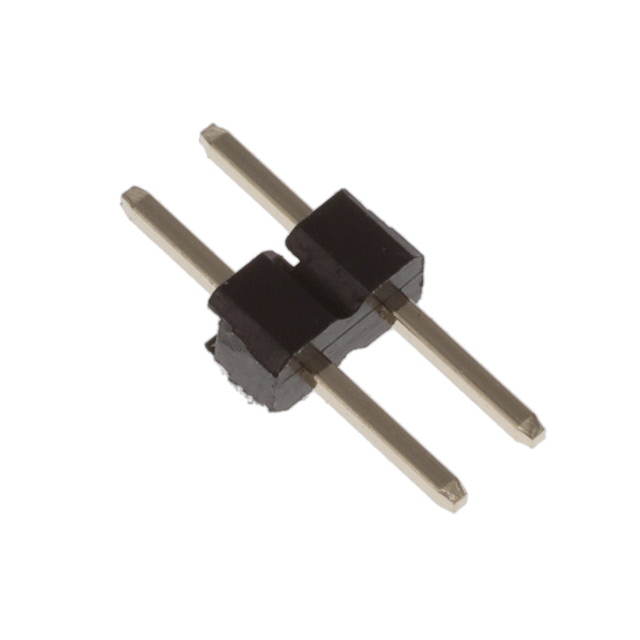

GCT BF020-02-A-B-0400-0300-N-G 引脚针座产品概述

一、产品基本信息

BF020-02-A-B-0400-0300-N-G是GCT公司BF020系列下的板至板通孔直插引脚针座，专为小型化、高可靠的板间信号/电力传输设计，核心参数清晰明确：

• 间距：2mm（行业主流小型化间距，平衡空间占用与连接稳定性）；
• 排数：单排结构，大幅节省PCB板布局空间，适配紧凑产品设计；
• 触点数量：2PIN（双触点配置，满足基础信号或低功率电力传输需求）；
• 安装方式：通孔直型（Through Hole Straight），需焊接至PCB板，连接牢固可靠；
• 外观：黑色壳体（采用耐高温工程塑料，黑色利于散热与视觉识别）；
• 系列归属：BF020系列，统一机械尺寸与性能标准，便于系列化集成。

二、核心性能参数

该产品针对工业级应用优化，关键性能覆盖电气可靠性、环境适应性与机械稳定性：

1. 电气性能：额定电流2A（25℃环境下稳定传输，满足小型模块电力需求）；触头采用铜合金（高导电率、良好机械强度），表面镀金（抗氧化、低接触电阻，降低信号损耗与发热）；
2. 环境适应性：工作温度范围宽达**-40℃~+105℃**，可适配低温（如北方户外设备）、高温（如车载发动机舱周边、工业烤箱）等恶劣场景；金镀层进一步提升抗腐蚀能力；
3. 机械性能：引脚长度与间距符合IPC标准，焊接后抗振动性能良好，适合轻微振动环境（如移动设备、工业机器人）。

三、典型应用场景

由于小型化、宽温、高可靠的特点，该针座广泛应用于以下领域：

• 工业控制：PLC（可编程逻辑控制器）IO扩展模块、小型传感器接口（温度、压力传感器板间连接）；
• 车载电子：车载信息娱乐系统子板连接、车身控制模块（BCM）低功率信号传输（符合车载部分场景-40~105℃需求）；
• 消费电子：智能家居设备（智能音箱主板与功放板）、小型手持设备（便携式医疗仪器内部连接）；
• 医疗设备：低功率诊断仪器（血糖监测仪、小型心电图机）内部模块连接，金镀层保障无有害物质析出，符合医疗级要求。

四、安装与可靠性设计亮点

1. 安装便捷：通孔直插设计，引脚可直接穿过PCB焊盘，焊接工艺成熟，无需特殊工具，适合批量生产；
2. 连接可靠：触头铜合金基底+镀金表层，接触电阻稳定（通常≤50mΩ），插拔寿命可达数千次（BF020系列标准），长期无接触不良风险；
3. 环境防护：壳体采用耐高温PA66工程塑料，黑色外观提升散热效率，抵御轻微机械冲击与化学腐蚀；
4. 空间优化：单排2mm间距设计，相比双排针座节省约50%PCB面积，适配小型化产品趋势。

五、系列化集成优势

BF020系列是GCT标准化板至板连接系列，除2PIN外，还提供4PIN、6PIN、8PIN等多触点规格，所有型号保持2mm间距、单排结构与一致性能参数。系统设计时可根据不同模块需求灵活选择，降低设计复杂度与物料管理成本。

综上，BF020-02-A-B-0400-0300-N-G平衡了小型化、可靠性与成本，是工业、车载、消费电子等领域板间连接的高性价比选择。
