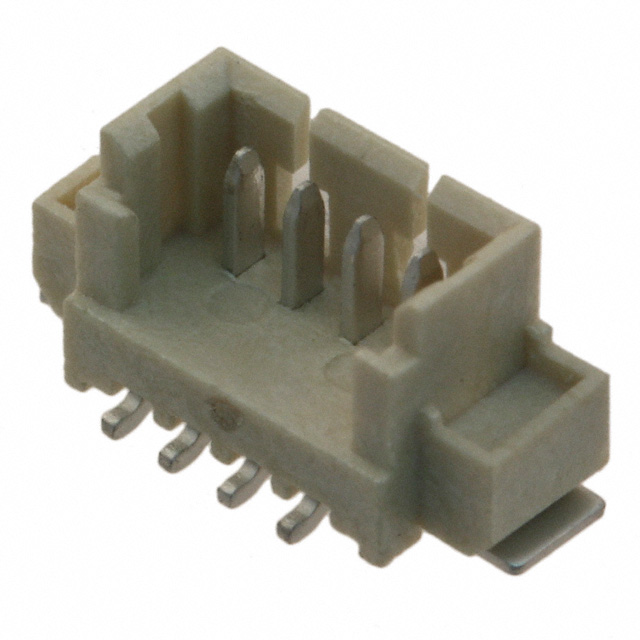

Amphenol 10114828-10104LF 线对板针座产品概述

Amphenol 10114828-10104LF是一款专为高密度小型化应用设计的线对板针座，采用立贴（SMD）安装方式，适配1.25mm间距连接器系统，具备稳定电气性能与可靠环境适应性，广泛覆盖消费电子、工业控制等多领域应用。

一、产品基本定位与类型

该产品属于单排线对板针座，核心配置为1×4P插针结构（单排4个引脚），总PIN数4，安装方式为表面贴装（立贴），主要用于实现导线与PCB板之间的电气连接，是小型化电子设备中信号传输与小功率电源连接的常用组件。

二、核心性能参数解析

10114828-10104LF的关键参数明确了其适用场景与性能边界，具体如下：

• 间距与尺寸：1.25mm中心间距，符合小型化连接器主流设计，可有效减少PCB占用面积，适配高密度布局需求；
• 电气性能：额定电流1A（AC/DC），满足一般信号传输及小功率直流电源（如3.7V锂电池）的供电需求；
• 环境适应性：工作温度范围-40℃~+105℃，覆盖工业级与消费电子典型使用环境（如车载低温启动、高温暴晒场景）；
• 材料与安全：触头采用铜合金（导电率高、机械强度佳），表面镀锡（焊接性优异，降低虚焊风险）；绝缘塑料为LCP（液晶聚合物），具备耐高温、尺寸稳定、低吸水性等特点；阻燃等级达UL94V-0，符合安全防火标准；
• 安装方式：立贴SMD设计，可通过自动化贴装设备实现高效生产，减少人工成本，提升一致性。

三、结构设计与工艺优势

1. 小型化高密度布局：1.25mm间距搭配单排4针结构，在有限PCB空间内可集成更多连接点，适合智能手机、智能穿戴等便携设备的内部连接；
2. 立贴安装的空间效率：立贴方式使针座垂直于PCB板，相比卧式安装节省横向空间，尤其适合对体积要求严苛的产品；
3. 触头与绝缘的可靠性：铜合金触头经精密加工，接触面积稳定，减少接触电阻；LCP塑料的低流动性与高尺寸精度，确保贴装过程中无变形，提升焊接良率；
4. 阻燃与宽温保障：UL94V-0阻燃等级可防止火灾蔓延，-40℃~+105℃宽温范围适应极端环境，降低环境因素导致的失效风险。

四、典型应用场景

结合产品参数与设计特点，10114828-10104LF适用于以下场景：

• 消费电子：智能手机、智能手表、蓝牙耳机的电池连接、传感器（加速度计、陀螺仪）接口；
• 工业控制：小型PLC模块、传感器节点（温度、压力传感器）的信号传输；
• 汽车电子：车载仪表盘、倒车雷达模块、小型车载电器的内部连接（适配汽车级温度与振动环境）；
• 医疗设备：小型诊断仪器（血糖仪、血压计）的内部信号与电源连接（符合安全与可靠性要求）。

五、品牌与品质保障

Amphenol作为全球领先的连接器制造商，拥有超过80年行业经验，10114828-10104LF通过RoHS环保认证、UL安全认证，满足工业级可靠性标准（振动、冲击测试）。产品批量生产一致性高，可提供技术支持与定制化服务，是电子设备厂商降低供应链风险的可靠选择。
