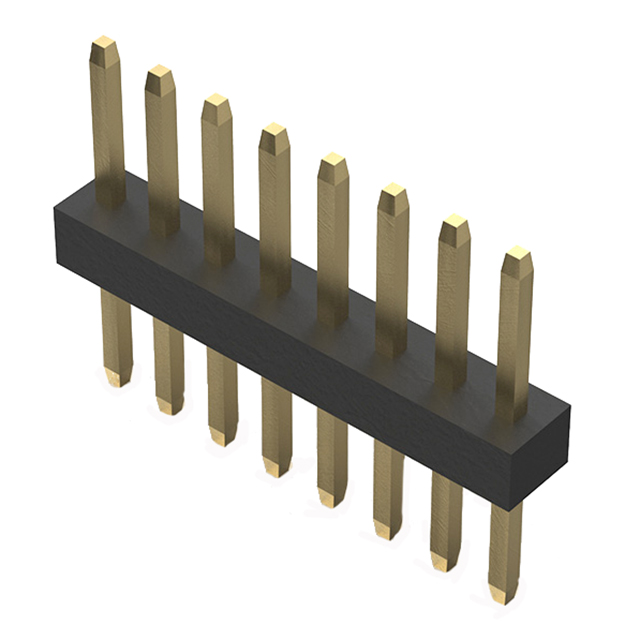

BC020-08-A-0200-0300-L-G 产品概述

本产品为GCT BC020系列通孔直插方针针座，单排8触点，1.00 mm间距，适用于板对板或线对板的紧凑连接场景。结构紧凑、接触可靠，触头采用铜合金并镀金处理，可在-40℃至+105℃温度范围内长期工作，适合对体积与可靠性有较高要求的电子设备。

一、产品特点

• 紧凑间距：1.00 mm标准间距，单排8P，节省PCB空间，适用于高密度布局。
• 方针结构：方形引脚利于插接定位与机械强度，通孔直插形式提供可靠的机械固定性。
• 优良导电性：触头采用铜合金，表面镀金，提高接触可靠性与耐磨损性能，适合多次插拔需求。
• 宽工作温度：-40℃~+105℃，适用工业级环境。
• 良好电气参数：额定电流1A、额定电压250V，满足低电流信号与轻负载电源连接需求。

二、主要规格参数

• 型号：BC020-08-A-0200-0300-L-G（GCT）
• 间距：1.00 mm；排数：单排；触点数：8P
• 引脚类型：方针（方形针），通孔直型（直插）
• 额定电流：1 A；额定电压：250 V
• 触头材质：铜合金；触头镀层：金
• 配合针（插入长度）：2.00 mm；端接针长度（引脚外露）：3.00 mm
• 塑高：1.00 mm；外观颜色：黑色
• 工作温度范围：-40℃ 至 +105℃

三、安装与焊接建议

• 采用通孔直插装配方式，安装时应保证引脚垂直并与PCB孔位对准，焊接后提供良好机械支撑。
• 建议使用适配的通孔镀铜孔与环氧玻纤板（常见FR-4）配合，孔径与通孔沉孔深度根据PCB工艺优化。
• 建议按照通孔元件的标准焊接工艺进行波峰或手工焊接，选用无卤/低残留松香型助焊剂以保护镀金表面。
• 储存与搬运过程中避免强酸强碱及长时间潮湿环境，建议防潮包装保存。

四、典型应用场景

• 移动与便携类设备的主板扩展连接（如小型模组与主板间的信号连接）。
• 工业控制与仪器仪表中狭小空间的板间连接或测试接口。
• 消费电子、物联网终端、传感器模块等对体积与连接可靠性有要求的场合。

五、选型与交付注意事项

• 若需更高电流或更强耐候性，请参考同系列其它封装/镀层选项或联系供应商定制。
• 在批量采购时，请确认包装方式（卷带/托盘/散装）与出货检验标准。
• 如需RoHS或特定环境认证（如UL），请在下单前与GCT或经销商确认对应版本与证书。

如需PCB封装/钻孔建议图、力学耐久性（插拔次数）或与特定配合件的兼容性数据，可提供进一步技术资料与样品测试支持。
