SAMTEC FTE-106-01-G-DV 表面贴装排针产品概述
一、产品核心定位

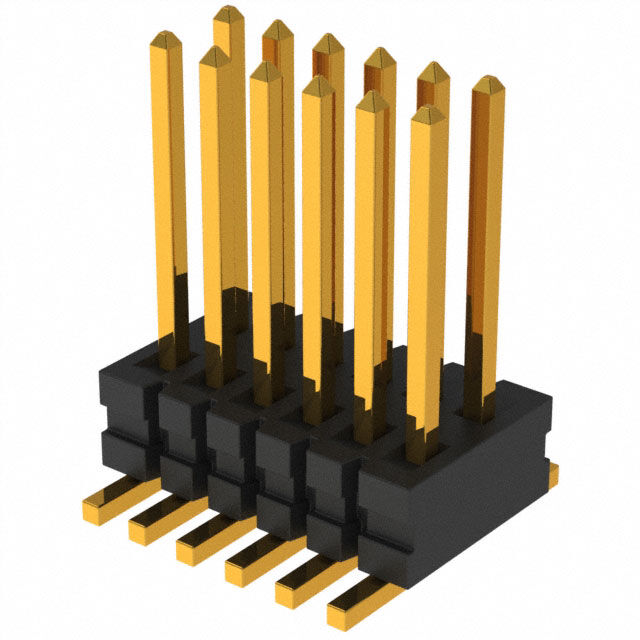

SAMTEC FTE-106-01-G-DV是一款高密度双排表面贴装（SMD）排针，专为紧凑空间内的高可靠性板间信号/功率传输设计。产品采用0.8mm中心间距、12PIN双排立贴结构，兼顾高密度连接与安装便捷性，适用于工业、汽车、医疗等对环境适应性要求较高的领域。
二、关键参数与设计优势
（1）机械结构参数
- 间距与排数：0.8mm中心间距（比常规1.0mm排针密度提升40%），双排12PIN配置，满足多信号/功率并行传输需求；
- 安装方式：立贴式SMD设计，无需PCB通孔，可直接贴装于PCB表面，兼容自动化回流焊工艺，节省PCB钻孔成本与空间；
- 行距：1.2mm双排间距，确保触头与对插母座的精准对齐，降低插合阻力与接触不良风险。
（2）电气性能参数
- 额定电流：单触头额定电流2.7A（符合SAMTEC FTE系列功率传输标准），可满足中小功率信号与电源的同步传输；
- 触头材质与镀层：磷青铜触头（弹性模量高，疲劳寿命长）+ 镀金镀层（抗氧化、低接触电阻，典型值<20mΩ），长期使用无接触电阻劣化问题；
- 绝缘性能：外壳采用耐高温工程塑料，绝缘电阻>1000MΩ（25℃/500V DC），满足信号隔离要求。
（3）环境适应性参数
- 工作温度范围：-55℃+125℃，覆盖工业级（-4085℃）与汽车级（-40~125℃）温度区间，可适应极端高低温环境；
- 阻燃等级：外壳符合UL94 V-0阻燃标准，提升产品在高风险场景下的安全性能；
- 振动与冲击：触头弹性设计可承受10G（10~2000Hz）振动与100G（1ms）冲击，满足工业设备与车载环境的机械稳定性要求。
三、材料与工艺特性
- 触头材料：选用高弹性磷青铜（C5191），经精密冲压成型，触头压力均匀，插合/拔出循环次数可达1000次以上；
- 镀层工艺：镀金厚度符合SAMTEC高可靠性标准（≥0.8μm），表面平整无孔隙，有效抑制氧化与腐蚀，确保长期接触稳定性；
- 外壳材料：黑色LCP（液晶聚合物）或PBT（聚对苯二甲酸丁二醇酯）工程塑料，耐温性能匹配工作温度范围，且具有优异的尺寸稳定性（回流焊后变形量<0.1mm）；
- 贴装工艺：SMD焊盘设计符合IPC标准，可兼容无铅回流焊（峰值温度260℃以下，回流时间≤30s），适合批量自动化生产。
四、典型应用场景
FTE-106-01-G-DV的宽温、高密度与高可靠性特性，使其适配多领域需求：
- 工业控制：PLC模块、伺服驱动器、工业传感器（如温度/压力传感器）的板间连接；
- 汽车电子：车载信息娱乐系统（IVI）、ADAS传感器（如毫米波雷达）、动力总成控制单元（ECU）的信号传输；
- 医疗设备：便携式监护仪、诊断仪器（如超声设备）的内部模块连接（需符合医疗设备低干扰要求）；
- 通信设备：小型基站、路由器、光模块的高密度板间连接，节省设备内部空间。
五、选型与使用注意事项
- 对插匹配：建议搭配SAMTEC FTE系列母座（如FTS-106-01-G-DV-P），确保电气机械参数完全匹配，避免插合不良；
- 电流降额：在环境温度>85℃或振动环境下，建议将单触头电流降至2.0A以下，延长产品寿命；
- 安装工艺：回流焊前需确认焊盘设计符合SAMTEC推荐尺寸，避免焊盘过小导致虚焊；
- 储存条件：未开封产品需储存在25℃±5℃、湿度<60%的环境中，储存期不超过12个月。
该产品凭借高密度、宽温适应性与高可靠性，成为工业、汽车等领域紧凑系统板间连接的优选方案。
