MXT2155

型号：

MXT2155

品牌：

ETC[ ETC ]

页数：

7 页

PDF大小：

1398 K

下载PDF手册

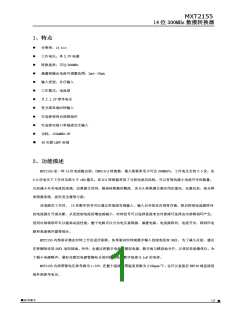

MXT2155
14位 300MHz数模转换器
1、特点
分辨率：14 bit
工作电压：单 3.3V电源
转换速率：可达 300MHz
满量程输出电流可调整范围：2mA～20mA
输入类型：并行输入
工作模式：电流型
片上 1.2V参考电压
差分或单端时钟输入
可选择使用内部锁相环
可选择双端口单端或交叉输入
功耗：155mW@3.0V
48引脚 LQFP封装
2、功能描述
MXT2155是一种 14位电流输出型、CMOSD/A转换器，最大刷新率至少可达 300MSPS，工作电压支持 3.3伏，在
3.0伏电压下工作时功耗小于 160毫瓦。该 D/A转换器采用了分段电流沉结构，可以有效的减小电流开关的数量，
从而减小开关电流的浪涌，改善建立时间，提高转换器的精度．该 D/A转换器主要应用在通讯、仪器仪表、高分辨
率图像系统、波形发生器等方面。
该电路在工作时， 14位数字信号可以通过单端或双端输入，输入后存放在内部寄存器，然后控制电流源阵列
的电流源打开或关断，从而控制电流的增加或减小。时钟信号可以选择直接来自外部或可选择由内部锁相环产生，
使用内部锁相环可以提高动态性能。整个电路可以分为电压基准源、偏置电路、电流源阵列、电流开关、锁相环电
路和高速锁存器等部分。
MXT2155内部寄存器在时钟上升沿进行刷新。如果驱动时钟或数字输入的线电阻有 50Ω ，为了减小反射，建议
在管脚附近用 50Ω 电阻接地。另外，也建议把数字电源与模拟电源，数字地与模拟地分开，以使其性能最优化。为
了减小电源噪声，最好在靠近电源管脚处分别对模拟地和数字地接 0.1uF的电容。
MXT2155内部带隙电压参考源为 1.22V，在整个温度范围温度系数为±50ppm/℃。也可以直接在 REFIO端直接连
接外部参考电压。
■泉州瑞丰
1/7
■
MXT2155
14位 300MHz数模转换器
输出 IOUT的电流由 40管脚的 FSADJ端所接的 RSET来设置，满量程范围为 2～20mA可调。如果采用内部参考，
则 VFSADJ约为 1.22V；如用外部参考，则 VFSADJ约等于外参考电压。满量程输出电流
IOUTFS=(VFSADJ/RSET)X 32
当满量程电流为 20mA时，输入码与输出电流的对应关系表（表 1）：
表 1.输入码与输出电流的对应关系表
INPUT CODE(D13-D0)
1111 11111 11111
1000 00000 00000
0000 00000 00000
IOUTA(mA)
IOUTB(mA)
20
10
0
0
10
20
IOUTA与 IOUTB为互补电流输出端，它们的和总是等于满量程电流减去 1LSB。如果是单端应用，负载电阻可以
把电流转换为电压，输出电压范围为-1～1.25V。输出电压为： VOUT =IOUT X ROUT
IOUTA与 IOUTB可以用作差分到单端的变换（如图 1），以获得较好的谐波抑制效果。当 RDIFF＝50Ω 和 RLOAD
＝50Ω ，满量程电流为 20mA时，可以获得 500mV的输出（－2.5dBm）。
图 1 差分到单端的输出负载图
■泉州瑞丰
2/7
■
MXT2155
14位 300MHz数模转换器
3、整体结构框图
AVDD
DVDD
DCOM
ACOM
PORT1
PORT2
输入锁存
IOUTA
D
A
C
锁
DAC
二选一
存
IOUTB
输入锁存
CLK+
CLK-
REFIO
FSADJ
参考
PLL
时钟分频器
CLKVDD
PLLVDD
CLKCOM
MXT2155
RESET LPF
DIV0 DIV1
PLLLOCK
图 2 14位 DAC MXT2155结构框图
4、引出端排列图
图 3 LQFP48引出端排列图
■泉州瑞丰
3/7
■
MXT2155
14位 300MHz数模转换器
5、主要信号说明
表 2. 主要信号说明
管脚
管脚名称
序号
输入输出
类型
描述
1
2
3
RESET
CLK+
CLK-
I
I
I
内部时钟分频器输出
差分时钟输入
差分时钟输入
数字地当内部参考电压不起作用时输入参考电压。当内部参考电压起作用
4，22
DCOM
数字地
时为参考电压的输出。当内部参考电压有效时用 0.1uF的电容接地。
5，21
DVDD
数字电源 数字电源
6
PLLLOCK
O
锁相环锁定指示输出
P1B13（最高位）
到
7-20
I
数据位 P1B13（最高位）到 P1B 0（最低位），端口 1
数据位 P2B13（最高位）到 P2B 0（最低位），端口 2
P1B 0（最低位）
P2B13（最高位）
到
23-36
I
P2B 0（最低位）
37，38
DIV0，DIV1
I
用于锁相环和输入端口选择器模式的控制输入；具体见表 3和表 4
参考输入/输出
39
REFIO
I/O
满量程电流调整。使用一个接地的电阻来调整满量程输出电流。满量程输
40
41
42
FSADJ
AVDD
O
出电流=32×VFSADJ/RSET。并在此电阻上并联一个 10nF电容，以提高动态性能。
模拟电源 模拟电源
器件的互补电流输出，当所有输入位都为二进制 0时可以获得满量程输出
IOUTB
O
O
电流
43
IOUTA
器件的电流输出，当所有输入位都为二进制 1时可获得满量程输出电流
44
45
46
47
48
ACOM
CLKCOM
LPF
模拟地
时钟地
I
模拟地
时钟地
锁相环滤波器
PLLVDD
CLKVDD
锁相环电 锁相环电源
时钟电源 时钟电源
表 3. PLL有效时对应于 DIV0、DIV1逻辑电平的 CLK范围
时钟频率（MHz）
50—150
DIV1
DIV0
范围控制器
÷1
0
0
1
1
0
1
0
1
25—100
÷2
12.5—50
÷4
6.25—25
÷8
■泉州瑞丰
4/7
■
MXT2155
14位 300MHz数模转换器
表 4. PLL禁止时对应于 DIV0、DIV1逻辑电平的输入模式
输入模式
交织（2×）
选择端口 1
选择端口 2
不允许
DIV1
DIV0
0
0
1
1
0
1
0
1
非
交
织
6、电参数
静态电参数
（除非另有说明，下表适用条件: AVDD=DVDD=PLLVDD=CLKVDD=3.3V，IOUTFS=20mA ，-40℃≤T≤85℃。）
电 源 参 数 表 ：
特
性
符
号
条
件
最小值
典型值
最大值
单位
模拟电源电压
数字电源电压
锁相环电源电压
时钟电源电压
AV DD
DVDD
3.0
3.0
3.0
3.0
3.3
3.3
3.3
3.3
3.6
3.6
3.6
3.6
V
V
V
V
PLLVDD
CLKVDD
3.0V，采样频率 100MSPS，输出频率
1.0MHz，锁相环工作
模拟电源电流
数字电源电流
锁相环电源电流
时钟电源电流
IAVDD
―
―
33
3.5
4.5
10
36
4.5
mA
mA
mA
mA
3.0V，采样频率 100MSPS，输出频率
1.0MHz，锁相环工作
IDVDD
3.0V，采样频率 100MSPS，输出频率
1.0MHz，锁相环工作
IPLLVDD
5.1
3.0V，采样频率 100MSPS，输出频率
1.0MHz，锁相环工作
ICLKVDD
11.5
3.0V，采样频率 100MSPS，输出频率
1.0MHz，锁相环工作（满量程输出
20mA）
功耗
PD
―
155
165
mW
系 统 特 征 表 ：
条
件
特
性
符
号
最小值
14
典型值
―
最大值
―
单位
Bits
-40℃≤T≤85℃
分辨率
转换曲线和与之最吻合直线上对
应点间的最大距离
积分线性误差
INL
-5
+2.5
+5
LSB
数码转换时传输曲线上台阶高度
比理想值的最大偏移量
使用外部参考电压
差分线性误差
DNL
-3
+1.5
+3
LSB
-2
-2
+0.25
+0.5
―
+2
+2
%FSR
%FSR
mA
满量程增益误差
FSE
IFS
使用内部参考电压
满量程输出电流
2
20
输出电压允许范围
-1.0
―
+1.25
V
■泉州瑞丰
5/7
■
MXT2155
14位 300MHz数模转换器
电 压 参 考 ：
条
件
特
性
符
号
最小值
典型值
最大值
单位
-40℃≤T≤85℃
在电路采用内部参考电压时的
内部参考电压
VFSADJ
1.14
1.20
+50
1.26
V
18号管脚电压
ppm/℃
内部参考电压漂移
―
―
动态电参数
（除非另有说明，下表适用条件: AVDD=+3.3V，DVDD=+3.3V，PLLVDD=0V，CLKVDD=3.3V，IOUTFS=20mA ，使用内
部参考，差分输出，双端 50Ω 负载，-40℃≤T≤85℃，PLL 禁 止 ，DIV0=1，DIV1=0，数 据 加 在 端 口 1 上 ）
动 态 特 征 表 ：
条
件
特
性
符
号
最小值
典型值
最大值
单位
-40℃≤T≤85℃
最大输出刷新率
无杂散动态范围
总谐波失真
fDAC
300
68
―
78
―
―
MHZ
dBc
SFDR
THD
fDAC=200MSPS, fout=1.0MHz
fDAC=200MSPS, fout=1.0MHz
―
-77
-67
dBc
图 4 数 据 测 量 时 的 输 出 负 载 图
开关电参数
（除非另有说明，下表适用条件: AVDD=DVDD=PLLVDD=CLKVDD=3.3V，IOUTFS=20mA ，-40℃≤T≤85℃。）
数 字 输 入 端 ： D13～ D0,CLK,SLEEP
条
件
特
性
符
号
最小值
典型值
最大值
单位
-40℃≤T≤85℃
3.3V电源时逻
辑输入高电压
3.3V电源时逻
辑输入低电压
VIH
VIL
2.1
3.3
0
―
V
V
―
0.9
■泉州瑞丰
6/7
■
MXT2155
14位 300MHz数模转换器
逻辑输入电流
输入时钟电流
IIH,IL
IIH,IL
-10
-10
―
―
+10
+10
uA
uA
时 序 特 征 表 ：
极
限
值
单位
条
件
特
性
符
号
-40℃≤T≤85℃
最小值
1.0
典型值
―
最大值
―
数据建立时间
数据保持时间
锁存脉冲宽度
输出传输延迟
TS
TH
见 时 序 关 系 简 图
见 时 序 关 系 简 图
见 时 序 关 系 简 图
见 时 序 关 系 简 图
ns
ns
ns
ns
1.0
―
―
TLPW
TPD
1.5
―
―
0.8
―
―
图 5 时序关系简图
7、典型应用电路
8、封装形式
LQFP48
■泉州瑞丰
7/7
■
