QX7138

型号：

QX7138

品牌：

ETC[ ETC ]

页数：

8 页

PDF大小：

396 K

下载PDF手册

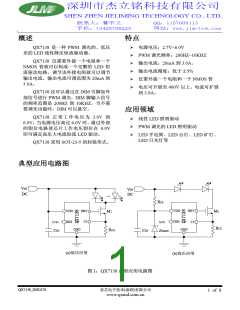

概述
特点
QX7138 是一种 PWM 调光的、低压
电源电压：2.7V~6.0V
差的 LED 线性降压恒流驱动器。
PWM 调光频率：200HZ~10KHZ
输出电流：20mA 到 3.0A。
输出电流精度：优于±5%
仅需外接一个电阻和一个 NMOS 管
QX7138 仅需要外接一个电阻和一个
NMOS 管就可以构成一个完整的 LED 恒
流驱动电路，调节该外接电阻就可以调节
输出电流，输出电流可调范围为 20mA 到
3.0A。
电压可开展至 400V 以上，电流可扩展
到 3.0A。
QX7138 还可以通过在 DIM 引脚加外
部信号进行 PWM 调光，DIM 脚输入信号
的频率范围是 200HZ 到 10KHZ，当不需
要调光功能时，DIM 可以悬空。
应用领域
QX7138 正常工作电压为 3.0V 到
6.0V，当电源电压高过 6.0V 时，通过外部
的钳位电路使芯片工作电压钳位在 6.0V
即可满足高压大电流恒流 LED 驱动。
线性 LED 照明驱动
PWM 调光的 LED 照明驱动
LED 手电筒、LED 台灯、LED 矿灯、
LED 日光灯等
QX7138 采用 SOT-23-5 的封装形式。
典型应用电路图
VIN
V
IN
DC
DC
…
R
CL
VDD
DIM
DRV
CS
VDD
DIM
DRV
CS
M1
M
1
R
CS
GND
GND
R
CS
C
IN
CIN
Zener
(a)低压应用
(b)高压应用
图 1：QX7138 典型应用电路图
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
1 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
订货信息
产品型号
QX7138
丝印
7138X
批号
封装及管脚分配
DRV
DIM
5
4
7138X
1
2
3
GND
CS
VDD
SOT-23-5
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
2 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
管脚定义
管脚号
管脚名称 管脚类型
描述
1
2
3
4
5
GND
CS
地
芯片地
电流设定脚
输入
电源
输出
输入
VDD
DRV
DIM
芯片电源
外部 NMOS 驱动脚
PWM 信号输入脚
内部电路方框图
VDD
基准电路
CS
DRV
GND
偏置电路
调光电路
DIM
图 2：QX7138 的内部电路方框图
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
3 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
（注 1）
极限参数
参数
符 号
描述
最小值 最大值 单位
VDD、CS、DIM 和 DRV 端的最大电
压值
7
V
电压
VMAX
0.25
85
W
oC
oC
oC
V
最大功耗
PSOT-23-5
TA
TSTG
TSD
SOT-23-5 封装最大功耗
工作温度范围
-20
-40
230
120
240
2000
温度
存储温度范围
焊接温度范围（时间小于 30 秒）
静电耐压值（人体模型）
ESD
VESD
注 1：超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。
电特性
除非特别说明，VIN =5V，TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电源电压
3
6
V
电源电压范围
VIN
ILED =250mA
VIN =4.2V
电源电流
85
uA
静态电流
IDDQ
输出电流
输出电流范围
输出电流精度
20
-5
2000
5
mA
%
NMOS 管采用 SPN2054
△VO 大于 100mV
ILED
△ILED /ILED
VIN =5V，VLED 从 0.2V
到 3.0V 变化
5
mA /V
mA /V
负载调整率
线性调整率
10
V
IN 从 3.6V 到 5.5V 变化
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
4 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
电特性(接上一页)
除非特别说明，VIN=5V，TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
输出电压
输 出 电 流 为 1.65A ，
NMOS 管采用 SPN2054
250
100
mV
输出电压差
△VO
CS 电压
95
105
10
mV
CS 电压
芯片正常工作时
VCS
调光频率
0.2
KHz
调光频率
FDIM
典型曲线
除非特别说明，VIN =5V，TA =25oC，NMOS 管型号为 SPN2054
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
5 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
应用指南
工作原理
PCB 布图注意事项
QX7138 是一种 PWM 调光的、低压
PCB 布图时在 QX7138 的 VDD 引脚
加一个 4.7uF 左右的滤波电容，且该电容
应尽可能靠近 VDD 引脚和地。
差的 LED 线性降压恒流驱动器。通过采样
输出电流作为负反馈来形成整个工作环路
的稳定工作。
该滤 波 电容 可 以减 小系 统 上电时
VDD 引脚的电压尖峰，避免芯片因过压而
损坏。
QX7138 正常工作电压为 3.0V 到
6.0V，当电源电压高过 6.0V 时通过外部的
钳位电路使芯片工作电压钳位在 6.0V 即
可满足高压大电流恒流 LED 驱动。
采样电阻 RCS 到地的连线应尽量粗
短，以减小因为连线寄生电阻导致的输出
电流误差。
QX7138 还可以通过在 DIM 引脚加外
部信号进行 PWM 调光，DIM 脚输入信号
的频率范围是 200HZ 到 10KHZ，当不需
要调光功能时，DIM 可以悬空。
输出电流设定
QX7138 采样电压 VCS=100mV，LED
电流由下式确定：
100mV
ILED
D
Rcs
其中 RCS 为采样电阻，D 为 PWM 信
号的占空比。
当 QX7138 不需要工作于调光模式
时，DIM 引脚可以悬空，此时 D=1，输出
电流仅由 RCS 决定。
为了保证输出电流的恒流精度，RCS
要尽可能使用高精度电阻。
外部 NMOS 管选择
QX7138 在实际应用中，当 LED 电流
小于 1A 时,可以使用普通 NMOS 管，当
LED 电流大于 1A 时建议使用具有低开启
电压的 NMOS 管，例如：SPN2054、
AP2322GN-HF 、 AP9924AGO-HF 、
AO3414、AO3416、AP9920GEO、、AO3438
等。
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
6 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
封装信息
SOT-23-5 封装外形尺寸：
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
7 of 8
www.qxmd.com.cn
QX7138
PWM 调光的 LED 恒流驱动器
声明
泉芯保留电路及其规格书的更改权，以便为客户提供更优秀的产品，规格若有更改，恕不
另行通知。
泉芯公司一直致力于提高产品的质量和可靠性，然而，任何半导体产品在特定条件下都有
一定的失效或发生故障的可能，客户有责任在使用泉芯产品进行产品研发时，严格按照对
应规格书的要求使用泉芯产品，并在进行系统设计和整机制造时遵守安全标准并采取安全
措施，以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况，泉芯公司不承担任何责任。
本产品主要应用于消费类电子产品中，如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中，其潜在失败风险所造成的人身伤害、财产损失等
情况，泉芯公司不承担任何责任。
本规格书所包含的信息仅作为泉芯产品的应用指南，没有任何专利和知识产权的许可暗示，
如果客户侵犯了第三方的专利和知识产权，泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址：中国深圳市南山区南头关口二路智恒新兴产业园 22 栋 4 楼
邮编：518052
电话：+86-0755-88852177
传真：+86-0755-86350858
网址：www.qxmd.com.cn
QX7138_DS02CN
泉芯电子技术(深圳)有限公司
8 of 8
www.qxmd.com.cn
