Preliminary

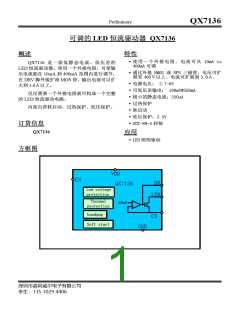

QX7136
管脚分配
LED
DRV
5
4
QX7136
(SOT-89-5)
1
2
3
CS
GND
VDD
管脚定义:
管脚序号
管脚名称
CS
描述
1
2
3
4
5
输出电流检测
电源地
GND
VDD
DRV
电源
外部MOS 驱动脚
LED 阴极输入脚
LED
管脚功能描述:
（１）ＣＳ脚：此脚用于设定输出电流，在使用外接 MOS 管扩流扩压时，在 MOS 管
的源极接一个电流设定电阻 Rcs 到地，在 MOS 管的源极和电阻 Rcs 连接处接
到此脚。CS 内部设定基准电压是 50 毫伏，输出的电流就可以由下式算出：
Ｉout=50mV/Rcs
只要选定 Rcs 的值，就可以确定输出的电流。
（２）ＧＮＤ脚：电源地，接至电源的负极。
（３）ＶＤＤ脚：内部电路供电脚，当电源在 2.7V~6.0V 时，可以直接接到电源的
正极，当高压应用时，把电源降至 5.1V，再接入此脚给 IC 供电，一般采用
稳压二极管给 IC 供电，也可使用其他方法给 IC 供电，但有保证 VDD 脚有稳
定的电源供给。
（４）ＤＲＶ脚：当不用外接 MOS 管扩流扩压时，此脚悬空；当使用外部 MOS 管扩
流扩压时，此脚接外部 MOS 管的门极。DRV 脚给外部的 MOS 管提供门极的驱
动控制信号。
（５） ＬＥＤ脚：当不用外接 MOS 管扩流扩压时，此脚接 LED 的阴极；当使用外部
MOS 管扩流扩压时，此脚悬空。
