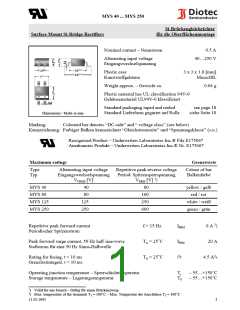

MYS 40 ... MYS 250
Si-Brückengleichrichter
Surface Mount Si-Bridge Rectifiers
für die Oberflächenmontage
Nominal current – Nennstrom
0.5 A
Alternating input voltage
Eingangswechselspannung
40…250 V
Plastic case
3 x 3 x 1.8 [mm]
MicroDIL
Kunststoffgehäuse
Weight approx. – Gewicht ca.
0.04 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
see page 18
siehe Seite 18
Dimensions / Maße in mm
Marking:
Coloured bar denotes “DC-side” and “ voltage class” (see below)
Kennzeichnung: Farbiger Balken kennzeichnet “Gleichstromseite” und “Spannungsklasse” (s.u.)
Recognized Product – Underwriters Laboratories Inc.® File E175067
Anerkanntes Produkt – Underwriters Laboratories Inc.® Nr. E175067
Maximum ratings
Grenzwerte
Type
Typ
Alternating input voltage
Repetitive peak reverse voltage
Period. Spitzensperrspannung
VRRM [V] 1)
Colour of bar
Balkenfarbe
Eingangswechselspannung
VVRMS [V]
MYS 40
MYS 80
MYS 125
MYS 250
40
80
125
250
80
160
250
600
yellow / gelb
red / rot
white / weiß
green / grün
Repetitive peak forward current
Periodischer Spitzenstrom
f > 15 Hz
IFRM
IFSM
i2t
6 A 2)
20 A
Peak forward surge current, 50 Hz half sine-wave
Stoßstrom für eine 50 Hz Sinus-Halbwelle
TA = 25ꢀC
TA = 25ꢀC
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
4.5 A2s
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
– 55…+150ꢀC
TS – 55…+150ꢀC
1
)
)
Valid for one branch – Gültig für einen Brückenzweig
Max. temperature of the terminals TT = 100ꢀC – Max. Temperatur der Anschlüsse TT = 100ꢀC
2
1
11.02.2003
