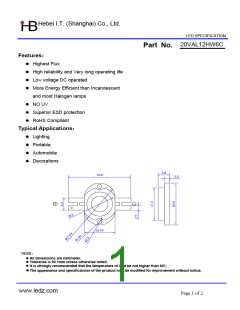

Hebei I.T. (Shanghai) Co., Ltd.
LED SPECIFICATION
20VAL12HW6C
Part No.
Features：
z Highest Flux
z High reliability and Very long operating life
z Low voltage DC operated
z More Energy Efficient than Incandescent
and most Halogen lamps
z NO UV
z Superior ESD protection
z RoHS Compliant
Typical Applications：
z Lighting
z Portable
z Automobile
z Decorations
NOTE:
z All dimensions are millimeter.
z Tolerance is ±0.1mm unless otherwise noted.
z It is strongly recommended that the temperature of lead be not higher than 60℃.
z The appearance and specifications of the product may be modified for improvement without notice.
www.ledz.com
Page 1 of 2
Hebei I.T. (Shanghai) Co., Ltd.
LED SPECIFICATION
20VAL12HW6C
Part No.
Absolute maximum ratings（Ta = 25℃）
Value
Parameter
Symbol
Test Condition
----
Unit
Min.
----
----
----
----
-25
Max.
DC Forward Current
Peak Pulse Current
Power Dissipation
IF
Ipeak
Pd
1800
2800
25
120
+80
+100
----
mA
mA
W
℃
℃
℃
V
Duty=0.1mS，1kHz
----
----
----
----
HBM
----
LED Junction Temperature
Operating Temperature
Storage Temperature
ESD Sensitivity
Tj
Topr
Tstr
----
-40
8000
Soldering Temperature
----
260℃ for 5 Seconds max
Electrical and optical characteristics （Ta = 25℃）
Value
Unit
Parameter
Symbol
Test Condition
Min.
Typ.
Max.
Forward Voltage
Luminous Flux
Viewing Angle
VF
Φv
2θ1/2
12.0
----
----
12.8
1050
120
15.0
----
----
V
lm
Deg.
IF = 1400mA
Color Temperature
CCT
5000
----
8000
K
Luminous Flux Bins（Ta = 25℃）
Unit: lm
Bin
Min
Max
E2
900
1000
F2
1000
1200
G2
1200
1400
CCT Bins（Ta = 25℃）
Unit: K
Bin
W6
W7
W8
W9
Min
Max
5000
5600
5600
6300
6300
7000
7000
8000
Note
1． Flux is measured with an accuracy of ±15%
2． CCT is measured with an accuracy of ± 200K
3． Dominant Wavelength is measured with an accuracy of ± 1.5nm
4． Forward Voltage is measured with an accuracy of ± 0.15V
www.ledz.com
Page 2 of 2
