4PH80

型号：

4PH80

描述：

单相全波桥式4安培P.C。板和散热片的定位[ SINGLE-PHASE FULL WAVE BRIDGE 4 AMPERES FOR P.C. BOARD AND HEAT SINK MOUNTING ]

品牌：

EDI[ ELECTRONIC DEVICES INC. ]

页数：

2 页

PDF大小：

40 K

下载PDF手册

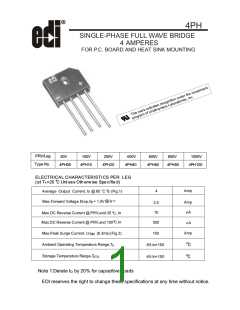

4PH
SINGLE-PHASE FULL WAVE BRIDGE
4 AMPERES
FOR P.C. BOARD AND HEAT SINK MOUNTING
PRV/Leg
Type No.
50V
100V
200V
400V
600V
800V
1000V
4PH05
4PH10
4PH20
4PH40
4PH60
4PH80
4PH100
ELECTRICAL CHARACTERISTICS PER LEG
(at T
A
=25 C Unl ess Oth erw ise Spe cified)
O
Amp
4
Average Output Current, Io @ 65 C Tc (Fig.1)
@
I
=
Max.Forward Voltage Drop,V = 1.0V
F
F
Amp
2.5
A
10
IR
Max.DC Reverse Current @ PRV,and 25 C ,
C IR
,
Max.DC Reverse Current @ PRV,and 100
300
A
Amp
150
Max.Peak Surge Current, I
(8.3ms) (Fig.2)
FSM
o
Ambient Operating Temperature Range,TA
-55 to+150
C
o
Storage Temperature Range,T
STG
-55 to+150
C
Note 1:Derate IO by 20% for capacitive loads
EDI reserves the right to change these specifications at any time without notice.
4PH
FIG.2
FIG.1
CURRENT DERATING
NON-REPETITIVE SURGE CURRENT
1000
6
4
2
0
BRIDGE OUTPUT
RES.-IND. LOADS
500
Derate current by 20% for capacitive loads
200
O
65
100
HEAT SINK MOUNTING
T
C
O
T
65
L
50
P
BOARD MOUNTING
C
3
"
/8 LEADS
WITH
20
10
0
25
50
75
100
125
150
1
2
5
10
20
50
100
O
NUMBER OF CYCLES AT 60 CPS
C)
(
TEMPERATURE
FIG.3
MECHANICAL
CASE STYLE FOR 4PH
Dielectric test voltage2,500 V rms., max. 50-60 Hz
.280
.935
.260
.895
.185
.160
.140
.165
45
.085
.065
.700
.660
.760Max.
.075 R.Typ.
.455
(2 Places)
.405
.205
.185
.260
.180
1.0Min
.220
.180
.052
.048
Dielectric test voltage2,500 V rms., max. 50-60 Hz
C
NOTE Maximum lead and terminal temperature for soldering, 3/8 inch from case, 5 seconds at 250
ELECTRONIC DEVICES, INC. DESIGNERS AND MANUFACTURERS OF SOLID STATE DEVICES SINCE 1951.
21 GRAY OAKS AVENUE YONKERS. NEW YORK 10710 914-965-4400 FAX 914-965-5531 * 1-800-678-0828
*
*
Ee-mail:sales@edidiodes.com
W*website:http://www.edidiodes.com
