PXT2222A

型号：

PXT2222A

描述：

NPN开关晶体管[ NPN Switching Transistor ]

品牌：

KEXIN[ GUANGDONG KEXIN INDUSTRIAL CO.,LTD ]

页数：

2 页

PDF大小：

61 K

下载PDF手册

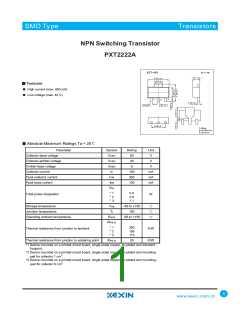

SMD Type
Transistors
NPN Switching Transistor
PXT2222A
Features
High current (max. 600 mA)
Low voltage (max. 40 V).
Absolute Maximum Ratings Ta = 25
Parameter
Collector-base voltage
Collector-emitter voltage
Emitter-base voltage
Collector current
Symbol
VCBO
VCEO
VEBO
IC
Rating
60
Unit
V
40
V
6
V
100
200
100
mA
mA
mA
Peak collector current
Peak base current
ICM
IBM
Ptot
* 1
* 2
* 3
0.5
0.8
1.1
Total power dissipation
W
Storage temperature
Tstg
Tj
-65 to +150
150
Junction temperature
Operating ambient temperature
Ramb
Rth(j-a)
-65 to +150
* 1
* 2
* 3
250
156
113
Thermal resistance from junction to ambient
K/W
K/W
Thermal resistance from junction to soldering point
Rth(j-s)
30
*1 Device mounted on a printed-circuit board, single-sided copper, tin-plated and standard ---
----footprint.
*2 Device mounted on a printed-circuit board, single-sided copper, tin-plated and mounting -
- -pad for collector 1 cm2.
*3 Device mounted on a printed-circuit board, single-sided copper, tin-plated and mounting --
----pad for collector 6 cm2.
1
www.kexin.com.cn
SMD Type
Transistors
PXT2222A
Electrical Characteristics Ta = 25
Parameter
Symbol
ICBO
IEBO
Testconditons
Min
Typ
Max
10
Unit
nA
IE = 0; VCB = 60 V
Collector cutoff current
Emitter cutoff current
10
ìA
nA
IE = 0; VCB = 60 V; Tj = 125
IC = 0; VEB = 5 V
10
IC = 0.1 mA; VCE = 10V
IC = 1 mA; VCE = 10 V
IC = 10 mA; VCE = 10 V
IC = 10 mA; VC = 10 V; Tj = -55
IC = 150 mA; VCE = 1 V
VCE = 10 V, IC = 150 mA
IC = 500 mA; VCE = 10 V
35
50
75
35
DC current gain
hFE
50
100
40
300
300
1
mV
V
IC = 150 mA; IB = 15 mA
collector-emitter saturation voltage
base-emitter saturation voltage
VCEsat
IC = 500 mA; IB = 50 mA
0.6
1.2
2
V
IC = 150 mA; IB = 15 mA
VBEsat
V
IC = 500 mA; IB = 50 mA
Collector capacitance
Emitter capacitance
Transition frequency
Cc
Ce
fT
8
pF
pF
MHz
IE = iE = 0; VCB = 10 V; f = 1 MHz
IC = iC = 0; VEB = 500 mV; f = 1 MHz
IC = 20 mA; VCE = 10 V; f = 100 MHz
25
300
IC = 200 ìA; VCE = 5 V; RS = 2 kÙ;
f = 1 kHz; B = 200 Hz
Noise figure
Turn-on time
Delay time
Rise time
F
ton
td
4
dB
ns
ns
ns
ns
ns
ns
ICon = 150 mA; IBon = 15 mA;
IBoff = -15 mA
35
15
tr
20
Turn-off time
Storage time
Fall time
toff
ts
250
200
60
tf
Marking
Marking
1P
2
www.kexin.com.cn
