QX5237

型号:

QX5237

描述:

LED手电筒驱动专用IC[ LED手电筒驱动专用IC ]

品牌:

ETC[ ETC ]

页数:

5 页

PDF大小:

799 K

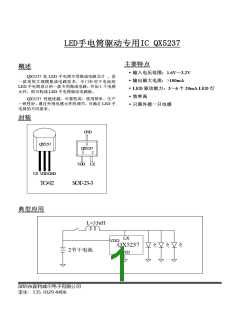

LED手电筒驱动专用IC QX5237
主要特点
概述
y 输入电压范围:1.6V3.2V
QX5237 LED 手电筒专用集成电路芯片 ,是
y 输出最大电流:>100mA
y LED 驱动能力:36 20mA LED 灯
y 效率高
一款采用大规模集成电路技术,专门针对干电池的
LED 手电筒设计的一款专用集成电路1 个电感
元件,即可构LED 手电筒驱动电路板。
QX5237 性能优越、可靠性高、使用简单、生产
一致性好过外围电感元件的调节LED 手
电筒的不同要求。
y 只需外接一只电感
封装
GND
3
QX5237
QX5237
1
2
VDD
LX
LX
VDD
GND
SOT-23-3
TO-92
典型应用
L=33uH
LX
VDD
QX5237
GND
2节干电池
深圳市森利威尔电子有限公司
李生:135 1029 4406
网 址 :
极限参数
极限参数分类
电压
符号
描述
数值
单位
V
Vmax
LX 端最高电压
8
Vmin-max
Imax
VDD 端电压范围
-0.3~VOUT+0.3
V
电流
LX 端最大电流
600
mA
W
功率耗散
Psot-23-3
Pto-92
Tmin-max
Tstorage
VESD
BR
SOT-23-3 封装(HH004S)最大功耗
TO-92 封装(HH004T)最大功耗
工作温度
0.25
0.30
-40-85
-40-165
2000
2
W
热特性
oC
oC
V
存贮温度
静电保护(ESD)
人体模型静电保护
允许的意外反向干电池连接个数
两节电池反向连接时最大电流
最高焊接温度(焊接时10 )
电池反向连接
mA
oC
Irev
600
焊接
Ts-max
260
引线脚描述
引脚名
GND
LX
功能描达
LED 正极驱动端
VDD
电源端
2
典型特性
典型特性的测试电路如1 所示L 为普通色码电感3 LED 20mA 的
LED 灯。照度的测量是LED 灯装入手电筒的灯头,并将灯头直接反扣到照度计上。
L
输入电流Ii
输入电压Vi
照度计
LX
VDD
+
-
QX5237
GND
1 典型特性的测试电路
QX5237入电压-输入电流-照度特性如2。
300
250
200
150
100
50
输入电流(mA)
照度(X100 Lux)
0
1.5
2
2.5
3
3.5
输入电压(V)
图2 QX5237型输入电压-输入电流-照度特性曲线
3
封装形式
TO-92
