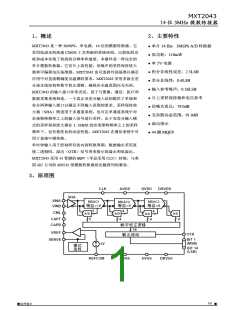

MXT2043
14 位 3MHz 模数转换器
1、概述
2、主要特性
MXT2043 是一种3MSPS，单电源，14 位的模数转换器。它
采用低成本的高速CMOS 工艺和新的系统结构，以较低的功
耗和成本实现了较高的分辨率和速度。本器件是一种完全的
单片模数转换器，它有片上高性能，低噪声的采样保持放大
器和可编程电压基准源。MXT2043 也可选择外部基准以满足
应用中对直流精确度及温漂的要求。MXT2043 采用多级全差
分流水线结构和数字校正逻辑，确保在全温范围内无失码。
MXT2043 的输入接口非常灵活，易于与图像，通信，医疗和
数据采集系统相连。一个真正双差分输入结构提供了单端和
差分两种输入接口以满足不同输入范围的要求。采样保持放
大器（SHA）既适用于多通道系统，也可在单通道系统中对
奈奎斯特频率之上的输入信号进行采样。由于双差分输入模
式的采样保持放大器在1.5MHZ 的奈奎斯特频率之上的采样
频率下，也有着优良的动态性能，MXT2043 在通信系统中可
用于直接中频变换。
z 单片14-Bit，3MSPS A/D 转换器
z 低功耗：110mW
z 单5V 电源
z 积分非线性误差：2.5LSB
z 差分非线性：0.6LSB
z 输入参考噪声：0.36LSB
z 片上采样保持器和电压参考
z 信噪失真比：79.0dB
z 无杂散动态范围：91.0dB
z 溢出指示
z 44 脚MQFP
单时钟输入用于控制所有的内部转换周期。数据输出采用直
接二进制码。溢出（OTR）信号用来指示高溢出和低溢出。
MXT2043 采用44管脚的MQFP（军品采用CLCC）封装，与美
国ADI公司的AD9243型模数转换器的出腿排列相兼容。
3、原理图
