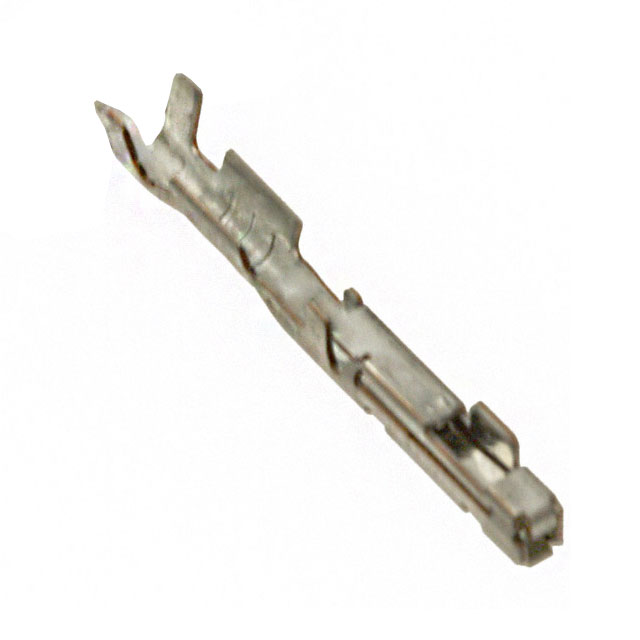

JAE M34S75C4F3 压接插座产品概述
JAE（日本航空电子）作为全球连接器领域的知名厂商，其推出的M34S75C4F3是一款专为中等功率信号与电源传输设计的压接式插座连接器，凭借精密工艺与可靠性能，广泛应用于工业自动化、消费电子等多领域。
一、产品基本定位
M34S75C4F3属于通用型压接插座，核心功能是实现导线与连接器的稳定电气/机械连接，无需焊接即可完成装配。产品适配AWG20~22线规导线，触头采用锡镀层处理，遵循JAE工业级可靠性设计标准，适合批量生产与现场快速装配。
二、核心技术参数
该产品的关键参数如下（基于JAE官方规范）：
- 线规范围：AWG 20~22（覆盖中等功率导线，20AWG载流约3A，22AWG约1.5A）；
- 触头镀层：锡（Sn）镀层（导电率约11.7%IACS，耐氧化/潮湿）；
- 连接方式：压接式（机械+电气双重连接，无焊接损伤）；
- 触头类型：插座式（需配合JAE同系列插头使用）；
- 环保合规：符合RoHS 2.0、REACH指令（无铅、无有害重金属）。
三、设计特点与优势
1. 压接工艺的高效性
相比传统焊接，压接设计具有明显优势：
- 避免高温对导线绝缘层、触头镀层的损伤，延长连接寿命；
- 操作仅需专用工具，批量生产效率提升30%以上，现场装配无需复杂设备；
- 压接后导线拉力强度≥10N（行业标准），可有效防止拉脱。
2. 锡镀层的性能适配
触头锡镀层兼具多重价值：
- 导电性：满足信号传输与低功率电源需求，初始接触电阻≤10mΩ；
- 耐腐蚀性：48小时盐雾测试无明显氧化，湿热环境（40℃/95%RH）下稳定96小时；
- 灵活性：可兼容焊接工艺（特殊场景需额外焊接时），适配更多应用。
3. 线规适配的实用性
AWG20~22是工业/消费电子的常见线规，覆盖传感器、小型电机、控制器等设备的内部 wiring 需求，无需额外适配特殊线径，降低选型复杂度。
四、典型应用场景
M34S75C4F3的性能特点使其适用于以下场景：
- 工业自动化：PLC控制器、温度/压力传感器、小型伺服电机的信号/电源连接；
- 消费电子：智能家居（智能插座、网关）、小型家电（加湿器、扫地机器人）的内部导线连接；
- 通信设备：小型基站、路由器的内部信号链路；
- 低功率汽车电子：车载辅助系统（倒车雷达、氛围灯）的内部连接（需配合JAE汽车级插头）；
- 医疗设备（低风险）：小型监护仪、理疗设备的内部导线连接（需确认设备认证）。
五、可靠性与环境适应性
该产品符合JAE工业级可靠性标准：
- 接触稳定性：插合循环次数≥500次，长期使用无明显电阻漂移；
- 温度范围：工作温度-40℃+85℃，存储温度-55℃+125℃；
- 环境抗性：通过振动测试（10~2000Hz，1G），可在工业振动场景下稳定工作。
六、选型与使用注意事项
为确保性能，需注意以下几点：
- 导线匹配：仅适配AWG20~22导线，线径偏差会导致压接不良；
- 压接工具：必须使用JAE推荐的专用压接钳（如JAE配套型号），避免通用工具导致尺寸偏差；
- 插头配合：仅与JAE同系列插头兼容，跨品牌插头可能导致插合不紧密；
- 存储要求：未使用产品需密封存储在干燥环境（15~35℃，湿度≤60%），防止锡镀层氧化；
- 认证适配：汽车/医疗场景需确认产品是否符合IATF16949、ISO13485等行业认证。
综上，M34S75C4F3凭借JAE的品质保障与实用设计，成为多领域可靠的连接解决方案。
