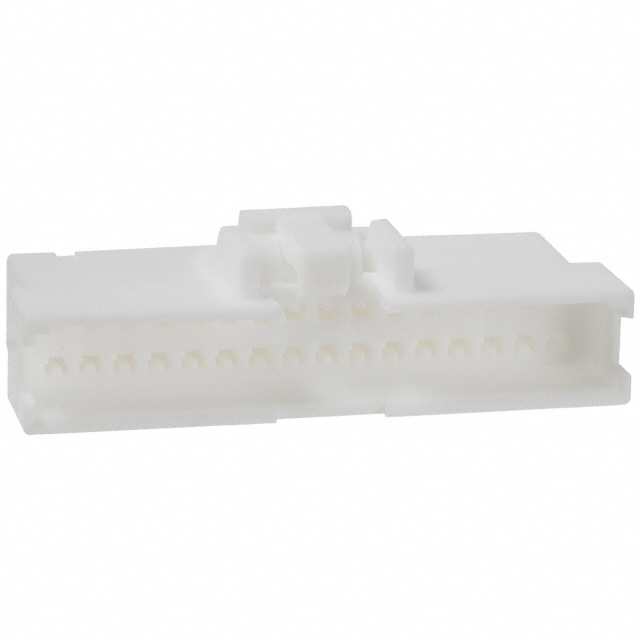

HRS DF1B-32DEP-2.5RC 双列线对板连接器产品概述
一、产品基本信息与型号解析
HRS（广濑电机）是全球知名的连接器制造商，以高可靠性、小型化设计和严苛的质量控制著称。DF1B-32DEP-2.5RC 是其经典线对板连接器系列中的一款核心型号，型号各部分含义明确：
- DF1B：广濑2.5mm间距线对板连接器系列代号，主打“小型化+高承载”平衡设计；
- 32DEP：32个接触针脚（16针/列×2列），“DEP”代表双列排列；
- 2.5RC：2.5mm针脚中心间距，“RC”后缀特指直插式排针端（需与对应排母配合使用）；
- 批次21+：2021年及以后生产批次，符合最新RoHS 2.0、REACH环保法规，生产工艺经过优化。
二、核心设计参数与适用场景
基础尺寸参数
参数 数值 说明 针脚间距 2.5mm 相邻针脚中心距离 排间距 2.5mm 双列针脚之间的中心距离 总针数 32针 16针/列×2列 排数 2列 双列设计节省空间
典型应用场景
该型号适配空间紧凑但需稳定信号/小功率传输的场景：
- 工业自动化：PLC、伺服驱动器、传感器模块的内部板间连接；
- 医疗设备：小型监护仪、诊断设备的信号传输（符合医疗级可靠性要求）；
- 消费电子：智能家电、小型办公设备的主板与外设（如传感器、显示屏）连接；
- 汽车电子：车载信息娱乐系统、辅助驾驶模块的低功率信号连接（部分车型适用）。
三、关键性能指标（基于DF1B系列共性）
电气性能
- 额定电流：3A/针（AC/DC连续负载，满足多数小功率电源与信号传输）；
- 额定电压：250V AC/DC（安全电压范围内覆盖常见工业/消费场景）；
- 接触电阻：≤20mΩ（初始值，经1000次插拔后仍稳定在50mΩ以内）；
- 绝缘电阻：≥1000MΩ（500V DC常态下，避免漏电风险）。
环境与机械性能
- 工作温度：-40℃~+105℃（适应宽温环境，如工业现场低温/高温）；
- 耐振动：10~2000Hz，加速度147m/s²（符合IEC 60068-2-6振动测试标准）；
- 插拔寿命：≥1000次（正常插拔下接触性能无衰减）；
- 接触力：单针脚≥0.5N（确保连接紧密，减少松动风险）。
四、封装特性与安装注意事项
封装形式
该型号为直插式排针，针脚采用黄铜材质+镀金处理（镀层厚度≥0.2μm），抗氧化能力强，适合PCB板通孔焊接。
安装要点
- 焊接参数：波峰焊温度≤260℃（时间≤5秒），手工焊温度350℃（时间≤3秒）；
- PCB适配：需匹配2.5mm间距，板孔孔径建议0.8~0.9mm，孔深≥1.5mm；
- 防呆设计：部分批次带定位销，避免反向插入损坏针脚。
五、批次可靠性与应用价值
批次21+的优势
- 环保合规：无铅、无镉、无溴，符合欧盟最新环保要求；
- 工艺升级：针脚镀层均匀性提升30%，接触电阻一致性更好；
- 质量追溯：可通过批次号查询生产记录与检测报告，适合医疗/工业等需追溯的场景。
核心应用价值
- 小型化高效：双列2.5mm间距设计，比单排节省约40%PCB空间；
- 高可靠性：广濑成熟的“双触点接触结构”，减少振动/温度变化导致的接触不良；
- 兼容性强：与DF1B系列排母（如DF1B-32DS-2.5RC）完全兼容，便于系统升级替换。
综上，DF1B-32DEP-2.5RC是一款平衡小型化与可靠性的双列线对板连接器，适合对空间、电流承载、环境适应性有要求的中高端电子设备。
