TE Connectivity 1-111196-8 产品概述

一、概述

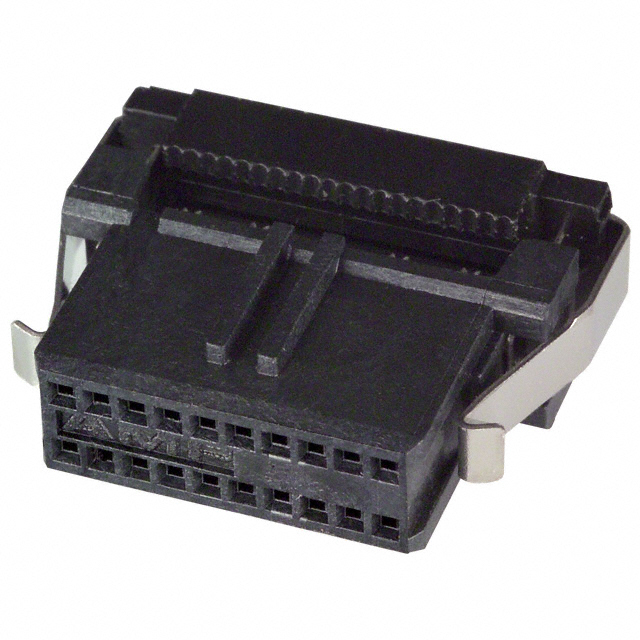

TE Connectivity（美国泰科）型号 1-111196-8，属于 AMPMODU System 50 系列，是一款用于带状电缆（平排线）的 20 针双排 IDC 插座（插座/母触头）。该件为有源产品，包装为散装，常用作板对线缆的可靠馈通连接解决方案。需要说明的是，尽管有时描述会标注“FFC/FPC连接器”，本型号实际为通过 IDC 压接方式连接带状缆线的插座类连接器，而非传统压接 FFC/FPC 的薄膜插座。

二、主要规格

• 制造商：TE Connectivity (AMP Connectors)
• 系列：AMPMODU System 50
• 型号：1-111196-8
• 针位数：20（2 排）
• 间距：0.050" (1.27 mm)；排距：0.100" (2.54 mm)
• 端接方式：IDC（带状缆线）
• 线规：30–32 AWG
• 安装类型：自由悬挂（悬空安装）
• 紧固形式：销锁（pin lock）
• 触头类型：母形插口（female socket）
• 触头表面处理：镀金，厚度 30.0 µin（≈0.76 µm）
• 颜色：黑色
• 特性：馈通式（feedthrough）
• 包装：散装（bulk）
• 零件状态：有源

三、性能与特性

• 镀金触头提供低接触电阻与良好抗氧化性能，适用于要求可靠信号连接的场合。30 µin 镀金层在常见应用下能兼顾可靠性与成本。
• AMPMODU System 50 平台具有紧凑的 1.27 mm 间距，适合高密度线缆布线与多通道信号传输。双排设计可实现较大针数同时占用较小 PCB 面积。
• IDC 端子支持快速压接加工，适合批量装配和流水线工艺，减少线到板焊接工序。
• 销锁结构在插拔或振动环境中能提供附加的机械约束，提升连接稳定性。

四、典型应用场景

• 工业控制与自动化设备的多通道信号抽头
• 通信设备与网络终端内部线缆分配
• 消费类电子与仪器仪表的内部缆线连接
• 需快速装配的生产线、测试夹具与原型评估平台

五、安装与注意事项

• 使用与 TE 推荐相匹配的 IDC 压接工具以确保可靠的线端压接，避免出现部分触点接触不良。
• 安装时注意排距与周边元件的干涉，悬挂安装（free-hanging）应保证机械应力不会传递到压接端子。必要时加固线束或使用应力释放措施。
• 镀金触头虽具有良好抗腐蚀性，但在极端环境（高温、高湿、腐蚀性气体）下仍建议参考制造商环境耐受数据及密封/防护方案。
• 出于安全与性能考虑，具体电气额定、耐压值、插拔寿命等关键参数应参照 TE 官方数据手册与型号规格书。

六、采购与兼容性提示

• 本件以散装供应，适合大量装配使用；下单时注意与项目所需数量、备件需求匹配。
• 若需互换或配对的接插件、母头或对应 PCB 插座布局，请查阅 AMPMODU System 50 系列的详细产品矩阵，确保间距、排数与锁定方式相容。
• 对于特殊环境或更高耐久性的需求，可咨询 TE 获取带加强镀层或特殊工艺的替代件与推荐备选型号。

如需该型号的详细电气与机械参数（额定电流/电压、绝缘阻抗、机械寿命、推荐 PCB 爪位和安装图纸等），建议下载 TE 官方规格书或提供您的应用环境与要求，我可帮您核对关键参数与替代件建议。
