SR05 产品概述
一、产品简介

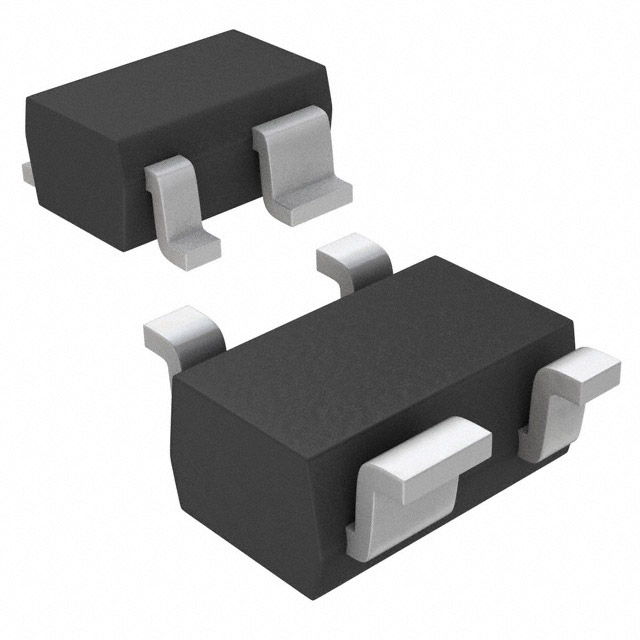

SR05 是友台半导体（UMW）推出的一款单向瞬态电压抑制（TVS）二极管，专为 5V 工况的电路板浪涌保护而设计。器件采用 SOT-143 小体积封装，工作温度范围宽（-55℃ 至 +125℃），可以在有限空间内为敏感接口提供快速、可靠的过压防护，满足 IEC 61000-4-5 的浪涌抗扰度要求。
二、主要技术参数
- 钳位电压（Vclamp）：25V（在指定脉冲条件下）
- 反向工作电压（Vrwm）：5V
- 击穿电压（Vbr）：6V
- 峰值脉冲电流（Ipp）：6A
- 结电容（Cj）：0.3pF（典型）
- 反向电流（Ir）：100nA（常温下）
- 极性：单向
- 工作温度：-55℃ ~ +125℃
- 防护等级：符合 IEC 61000-4-5 浪涌测试标准
- 封装：SOT-143
三、器件特性与优势
- 响应速度快：作为 TVS 器件，SR05 对快速上升的瞬态脉冲能在纳秒级响应，从而有效钳制高幅值电压。
- 低结电容：0.3pF 的典型结电容使其对高速数据信号影响极小，适合 USB、串行总线等高速接口保护。
- 低漏电流：100nA 的反向泄漏保证在常态工作下不影响电路偏置与功耗控制。
- 宽温度范围与工业级可靠性，适合车载、工业控制及室外设备等苛刻环境。
四、典型应用场景
- 5V 电源线、上拉总线的浪涌保护
- USB/ETHERNET/串口接口及摄像头、传感器等外设的数据线防护
- 工业控制、楼宇自控、车载电子中需要满足 IEC 61000-4-5 浪涌要求的场合
- 小体积 PCB 设计、便携设备以及对结电容敏感的高速信号路径
五、封装与热管理
SOT-143 小封装便于高密度布局，但对热耗散能力有限。在频繁或高能量浪涌环境下，建议在器件周围保持适当铜箔面积以利散热；必要时在 PCB 顶层与底层增加过孔连接，以增强导热与提升可靠性。
六、设计与使用建议
- 将 SR05 靠近需保护的输入/输出接口焊接，以缩短响应路径并减小寄生感抗。
- 对于差分或双向信号，应选择对应的双向或对称 TVS 器件，SR05 为单向器件，不宜用于双向信号线。
- 在需要严格控制总线阻抗或信号完整性的高速链路上，注意并联 TVS 的结电容对回路的影响，0.3pF 属较低影响级别。
- 评估实际浪涌能量时，考虑系统中可能出现的多次脉冲与脉冲宽度，以选择合适的 Ipp 余量或并联多颗器件实现更高能量承受能力。
七、采购与注意事项
型号示例：UMW SR05，封装 SOT-143。订购时请确认所需极性（单向）与工作电压等级（Vrwm=5V）匹配应用要求。出货前建议参考厂方完整数据手册，核对钳位电压测试条件、热阻参数及可靠性试验报告，以确保器件在目标系统中的长期稳定性。
