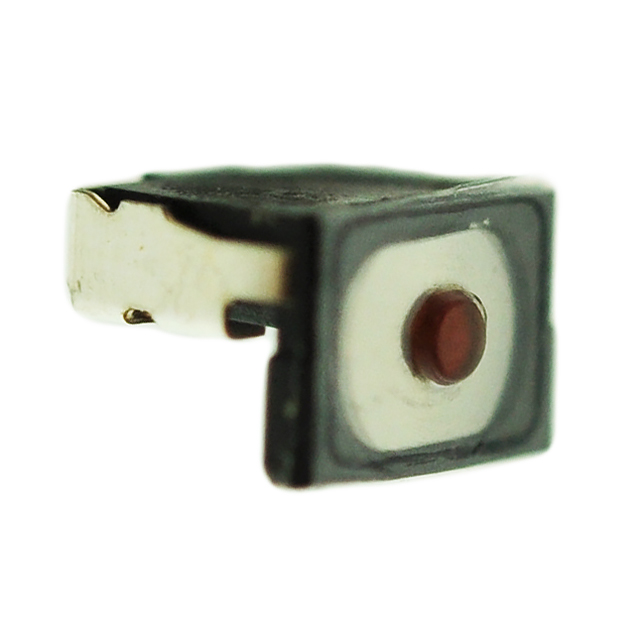

TL4110AF160Q 产品概述
一 产品简介
TL4110AF160Q 是 E-Switch 推出的右角贴片（Right Angle SMT）微动按键，属于 2.0M 系列。该按键采用单刀单掷（SPST）电路结构与圆形按帽设计，适合在 PCB 边缘或垂直走线场景中实现低高度、紧凑布局的开关控制。结构紧凑、触感明确，适用于对行程和手感有稳定要求的信号输入场合。
二 主要规格与参数
- 额定电压：15 V
- 触点电流：20 mA（信号级，小电流开关）
- 作用力：1.6 N（典型操作力）
- 按键形状：圆形按钮
- 电路结构：单刀单掷（SPST）
- 引脚样式：鸥翼型（Gull-wing），适配回流焊工艺
- 工作寿命：300,000 次
- 工作温度：-40 ℃ 至 +85 ℃
三 机械与封装特性
该产品采用右角出腿与鸥翼引脚设计，便于在 SMT 工艺中实现侧向操作的开关布局，节省垂直空间。鸥翼脚适配标准回流焊流程，建议按厂方推荐的回流曲线进行焊接以确保可靠焊点与避免热损伤。按键结构强调长期耐用与稳定触点回弹，适合频繁操作的信号输入场合。
四 典型应用场景
- 便携式终端和手持设备的功能按键
- 工业仪表与控制面板的用户输入
- 医疗检测设备的菜单选择或确认键
- 家用电器与消费类电子的小信号控制 由于最大触点电流仅 20 mA，建议将其用于信号级或逻辑级控制，避免直接用于高电流或大功率负载。
五 选型与使用建议
- 确认电气兼容性：本件额定电压与电流适用于低压信号线路，若需切换更高电压或电流，请选用继电器或更大规格开关。
- PCB 布局：按厂方推荐封装尺寸与焊盘布局布线，预留焊接热量与机械支撑以提高可靠性。
- 操作体验：1.6 N 的作用力适中，若需更轻或更重手感，应对比同系列其他力值型号。
- 环境与寿命：工作温度范围宽，寿命 30 万次满足大多数消费与工业应用；若应用频繁或在极端环境下，请与供应商确认加速寿命试验数据。
六 可靠性与检测
TL4110AF160Q 在设计上兼顾机械寿命与电气稳定性，触点寿命达 300k 次。常见的可靠性验证包括耐久性循环测试、接触电阻测量、温循环与机械振动测试。建议在批量应用前进行样品的实际工况验证（包括回流焊兼容性测试、手感一致性与接触可靠性），并向供应商索取详细的技术资料与可靠性报告以便系统集成验证。
