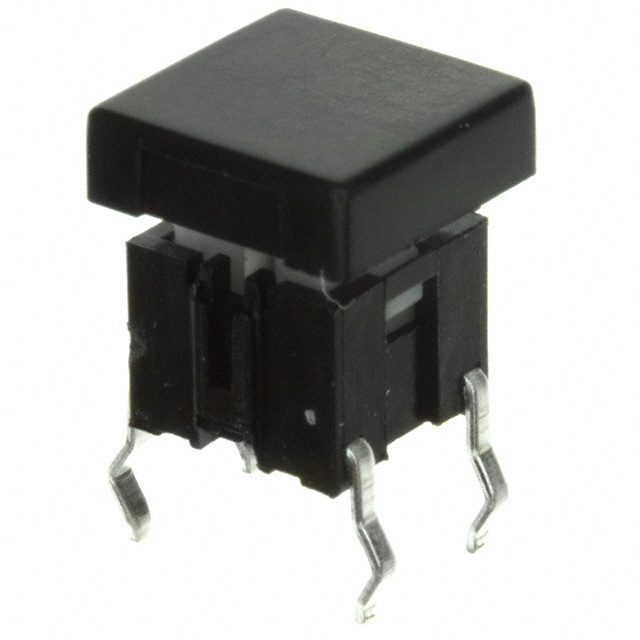

E-Switch TL1240NQ1JBLK 轻触开关产品概述

一、产品核心定位

TL1240NQ1JBLK是E-Switch旗下TL1240系列的小型化信号级轻触开关，属于有源量产器件，采用散装包装。其核心功能为「瞬时导通（按下触发）+ 断开（松开复位）」，专为需要紧凑空间、低电流控制的电子设备设计，适配常规人机交互场景的轻触操作需求。

二、关键电气性能参数

作为低功率信号开关，其电气性能聚焦稳定的指令传输：

• 电路类型：SPST-NO（单刀单掷常开），常态为断开状态，按下时瞬间导通；
• 额定接触电流：0.05A @ 12VDC，仅适用于信号级控制（如按键指令、状态反馈），不支持大电流负载；
• 照明特性：无内置照明，适合对发光无要求的基础按键场景，可降低成本与功耗。

三、机械与结构特性

该开关采用紧凑化设计，兼顾操作手感与空间效率：

• 致动器：方形按钮设计，材质为聚对苯二甲酸丁二酯（PBT），具备耐磨损、耐化学性与机械强度，长期使用不易变形；
• 操作参数：开关行程0.25mm（短行程响应快），操作力160gf（手感适中，既避免误触又无需过度用力）；
• 尺寸与高度：外形仅6.00mm×6.00mm（小型化，节省PCB布局空间），致动器垂直PCB高度8.20mm（适配薄型设备，如便携终端、小型仪器）；
• 机械寿命：100,000次循环，可满足频繁操作场景（如遥控器、智能设备功能键）的耐用性需求。

四、安装与适配性

适配传统PCB制造工艺，安装便捷可靠：

• 安装类型：通孔安装，兼容常规波峰焊、手工焊接工艺，工艺成熟；
• 端接样式：PC引脚设计，直接焊接PCB，连接稳定性强，不易出现虚焊；
• 致动器方向：顶部触动设计，符合常规人机交互习惯（按键从上方按压），无需特殊空间布局。

五、可靠性与环境适应性

可稳定工作于常见应用场景的环境条件：

• 工作温度范围：-20°C ~ 70°C，覆盖室内常温、户外低温（如冬季便携设备）与设备内部温升（如小型仪器工作时）；
• 零件状态：有源（量产供应稳定），无停产风险，适合批量产品选型；
• 材料特性：PBT致动器耐温范围与开关整体一致，配合内部结构，可抵御日常轻微碰撞与灰尘影响。

六、典型应用场景

基于上述特性，TL1240NQ1JBLK适用于以下场景：

1. 消费电子：小型遥控器（如电视、空调副控）、智能手环/手表功能键、蓝牙耳机充电盒按键；
2. 小型工业设备：便携式传感器控制键、小型仪器仪表（如万用表、测温仪）功能键；
3. 车载辅助设备：车载充电器开关、小型车载遥控器（如后备箱开启）；
4. 智能家居：智能开关面板辅助按键、智能门锁功能键（如临时密码设置）。

该开关以「小型化、高耐用性、低功耗」为核心优势，是紧凑电子设备中基础按键的可靠选型。
