2EDN7533BXTSA1 产品概述

一、简介

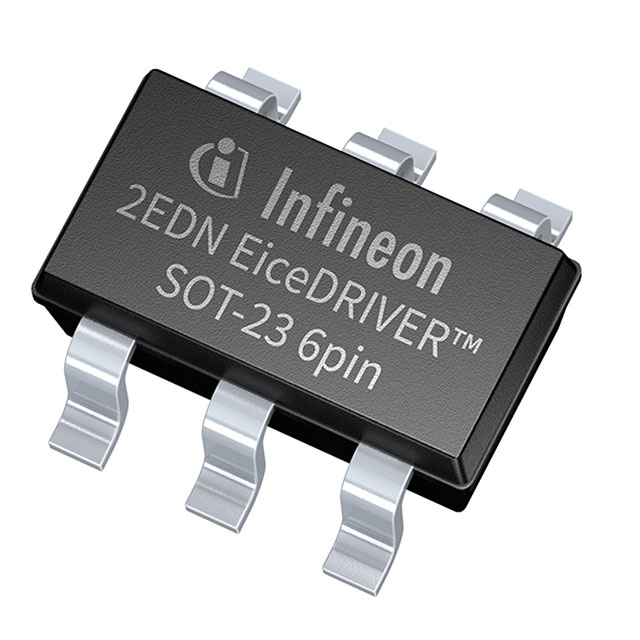

2EDN7533BXTSA1 是英飞凌（Infineon）推出的一款双通道低边驱动器（DRIVER IC），采用 SOT-23-6 封装，专为驱动功率 MOSFET 而设计。器件支持宽工作电压 4.5V 到 20V，单通道可提供高达 5A 的拉/灌电流，适用于对开关速度和驱动能力有较高要求的电源及功率转换场合。

二、主要参数

• 品牌：Infineon（英飞凌）
• 型号：2EDN7533BXTSA1
• 驱动配置：低边（Low-side）
• 通道数：2（双通道）
• 工作电压：4.5V ~ 20V
• 拉电流 IOH：5A
• 灌电流 IOL：5A
• 上升时间 tr：8.6 ns
• 下降时间 tf：6 ns
• 工作结温：-40℃ ~ +150℃（Tj）
• 封装：SOT-23-6

三、特性与优势

• 强大的瞬态驱动能力：5A 的拉/灌电流能快速为 MOSFET 门极充放电，加快开关转换、降低开关损耗。
• 快速开关响应：典型上升/下降时间分别为 8.6ns 和 6ns，有利于高频开关应用。
• 宽输入电压范围：4.5V~20V 的工作电压适配多种逻辑电平与功率拓扑。
• 紧凑封装：SOT-23-6 小尺寸便于空间受限的 PCB 布局与批量生产。
• 宽工作温度：-40℃ 至 +150℃ 的结温范围适合工业级应用。

四、典型应用

• DC-DC 变换器（同步整流/主开关）
• 电机驱动与驱动桥低边开关
• 负载开关与电源管理电路
• 车载电子（考虑到宽温度与电压范围）
• 其他要求双通道、低边快速驱动的功率电子场合

五、设计与 PCB 布局建议

• 电源去耦：在 VCC 引脚附近放置低 ESR 的 0.1µF 陶瓷电容以抑制瞬态噪声，并尽量靠近器件引脚布置。
• 短回路路径：将驱动器到 MOSFET 门极的走线尽量短和宽，减少寄生电感和电阻，提升开关性能。
• 门极串阻：为控制 dv/dt 和振铃，建议在门极与驱动器之间并联小阻（典型 5Ω–22Ω，根据器件和拓扑调整）。
• 热管理：尽管 SOT-23-6 封装尺寸小，但在高频大电流切换时需注意散热，保证结温不超过 150℃。加大 PCB 铜箔面积有助于散热。
• 接地处理：采用单点接地或合理的地平面，避免驱动地与功率地产生大电位差。

六、封装与可靠性

SOT-23-6 封装的体积与成本优势明显，适合批量化电子产品。工作结温范围达到 -40℃~+150℃，满足工业与车规级环境下的长期可靠性需求。选择时需关注焊接工艺对封装热应力的影响，并遵循元器件的回流温度曲线。

七、采购与替代建议

原厂型号：2EDN7533BXTSA1（Infineon）。在替代选择上，可参考其他厂商提供的双通道低边高速门极驱动器，重点比较驱动电流、开关速度、工作电压范围、封装与温度等级，确保替代件在关键参数上兼容。

八、总结

2EDN7533BXTSA1 是一款面向高性能功率开关应用的双通道低边驱动器，提供 5A 的强劲拉/灌电流与亚十纳秒级的切换速度，适用于多种工业和车载场景。合理的 PCB 布局、去耦与热设计能发挥其最佳性能，在驱动 MOSFET 的快速、可靠切换方面具有明显优势。
