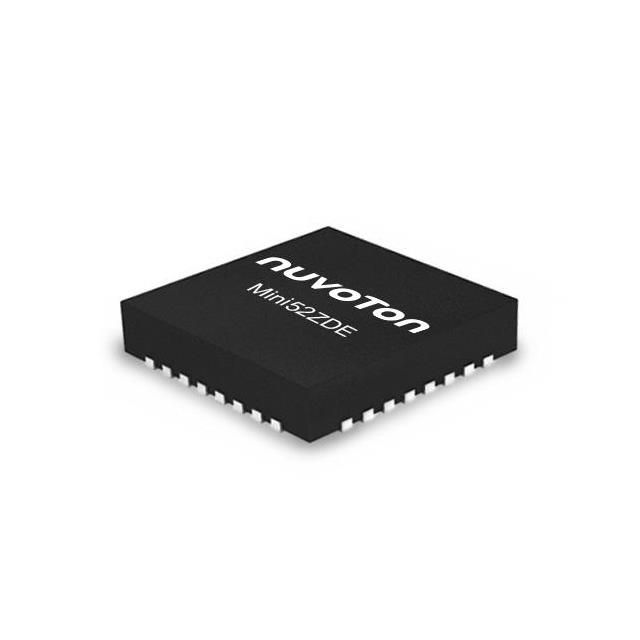

MINI52ZDE 产品概述
一、简介
MINI52ZDE 是新唐（NUVOTON）基于 ARM Cortex‑M0 内核的低功耗 32‑bit MCU，面向嵌入式控制与传感应用。器件集成度高、外设实用、工作电压范围宽（2.5V～5.5V），适用于需要成本与能耗均受控的小型系统。
二、主要规格
- CPU 内核：ARM Cortex‑M0，32 位
- 最高主频：24 MHz
- 程序存储：8 KB FLASH
- 数据存储：2 KB RAM
- 通用 I/O：29 路
- ADC：10 位，适合模拟量采集与简单传感器接口
- 振荡器类型：内置（适合无需外部晶振的场景）
- 封装：33‑QFN（5×5 mm）
- 工作电压：2.5 V ～ 5.5 V
- 工作温度：‑40 ℃ ～ +105 ℃
三、功能亮点
- 体积小、成本低：8KB FLASH 与 2KB RAM 配置适合控制类与通信采集类简单应用。
- 灵活的 I/O 与 ADC：29 路 I/O 与 10bit ADC 可满足多路开关、按键、LED 与传感器输入需求。
- 宽电压与工业温度：2.5V～5.5V 电压和 ‑40℃～+105℃ 温度范围，增强可靠性与适用场景。
- 内置振荡器：减少外部器件，便于快速原型与量产 PCB 布局。
四、典型应用
- 低速传感器节点、环境监测采集模块
- 家电与便携设备的控制单元（按键、指示灯、基本驱动）
- 工业控制的辅助监测、I/O 扩展模块
- 教育与开发板、快速原型平台
五、设计注意事项与建议
- 电源去耦：近芯片放置 0.1 μF 陶瓷电容并考虑 1 μF～10 μF 大容量电容以稳定供电。
- I/O 电平兼容：工作电压可达 5.5V，但外部接口需保证电压与 MCU 允许范围一致，避免静电或过压。
- ADC 采样：10bit 分辨率适合中等精度测量，采样时注意输入阻抗与参考源稳定。
- 封装与散热：33‑QFN 小封装利于紧凑设计，焊盘与热沉过孔按厂商建议布局以保证焊接可靠性与温升控制。
- 开发支持：建议使用常见 ARM 工具链（如 Keil、GCC）与官方或社区提供的示例代码快速上手。
MINI52ZDE 以其简单可靠的特性，适合对成本、尺寸和能耗有严格要求的嵌入式项目；在方案选型时，可根据存储与外设需求评估是否满足系统扩展性要求。
