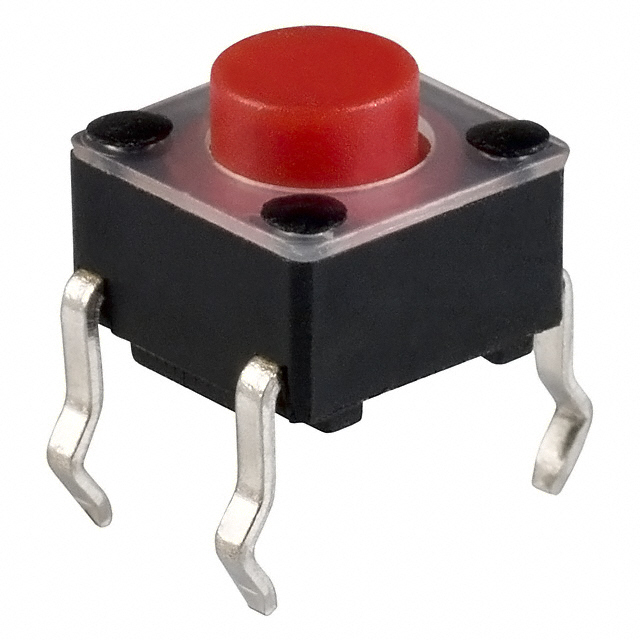

TL1105AF250Q
图片源于供应商或网络,实物可能存在差异,请以实物为准

TL1105AF250Q

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
E-Switch

品牌:

E-Switch

型号:

TL1105AF250Q

编号:

D4752191

包装:

散装

批号:

-

封装:

-

描述:

SWITCH TACTILE SPST-NO 0.05A 12V

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：顶部触动 触摸开关 SPST-NO 通孔


产品参数

产品属性 属性值
不同电压时额定接触电流 0.05A @ 12VDC
侵入防护 -
制造商 E-Switch
包装 散装
基本产品编号 TL1105
外形 6.00mm x 6.00mm
安装类型 通孔
工作温度 -20°C ~ 70°C
开关功能 关-瞬时
开关行程 0.25mm
操作力 250gf
机械寿命 100，000 次循环
照明 不发光
照明电压（标称值） -
照明类型，颜色 -
特性 -
电路 SPST-NO
端接样式 PC 引脚
系列 TL1105
致动器方向 顶部触动
致动器材料 聚酰胺（PA），尼龙
致动器离 PCB 高度，垂直 5.00mm
致动器类型 标准
致动器长度，直角 -
零件状态 在售

PDF描述： 顶部触动 触摸开关 SPST-NO 通孔

产品概述

TL1105AF250Q 产品概述

一、简介

TL1105AF250Q 是 E-Switch 出品的小型通孔轻触开关，属于 TL1105 系列。开关为单刀单掷常开（SPST-NO），工作方式为“关-瞬时”，适用于对体积、操作力与寿命有平衡要求的小型电子设备按键场合。

二、主要规格

  • 电气额定：0.05 A @ 12 VDC
  • 电路类型：SPST 常开（瞬时）
  • 操作力：250 gf（约2.45 N）
  • 行程：0.25 mm
  • 致动器高度（垂直）：5.00 mm，顶部触动
  • 外形尺寸：6.00 mm × 6.00 mm
  • 端接方式：PC 引脚（通孔安装）
  • 照明：无

三、结构与材料

致动器采用聚酰胺（PA，尼龙）材料，具有良好的耐磨与成型稳定性。外形小巧，6×6mm 尺寸适合空间受限的面板或 PCB 布局。标准 PC 引脚便于波峰焊或手工焊接固定。

四、性能与可靠性

  • 机械寿命：100,000 次循环，适合中等频率按键使用场景
  • 工作温度范围：-20°C 至 70°C，满足常见环境温度要求
    该开关在 12VDC/0.05A 条件下可稳定导通，适配低电流控制与信号检测应用。

五、典型应用与选型建议

适用于遥控器、便携式设备控制面板、工业仪表按键、家电面板、消费电子按键等。选型时若需更高电流或背光功能，应考虑其他带照明或更高额定电流型号；若要求更长寿命或更短行程，也应基于具体应用调整。

六、安装与注意事项

推荐通孔焊接固定，焊接温度与时间应控制以保护塑料致动器与内部接点。设计 PCB 开孔与周围元件留有足够空间，避免在装配或使用时造成侧向应力。存储与使用环境避免高温、高湿与化学腐蚀性气体，以延长使用寿命。
