QX229

型号：

QX229

品牌：

ETC[ ETC ]

页数：

8 页

PDF大小：

278 K

下载PDF手册

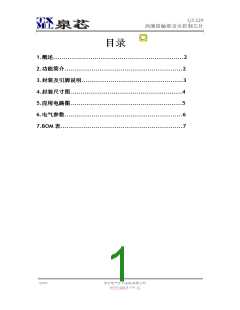

目录
1.概述...............................................................2
2.功能简介.........................................................2
3.封装及引脚说明.................................................3
4.封装尺寸图......................................................4
5.应用电路图......................................................5
6.电气参数.........................................................6
7.BOM 表...........................................................7
概述
QX229 是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。具有如下功能特点和优
势：
•
•
可通过触摸实现各种逻辑开关控制。操作简单、方便实用。
可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，
安全性高。
•
•
应用电压范围宽，可在 2.4~5.5V 之间任意选择。
应用电路简单，外围器件少，加工方便，成本低。
抗电源干扰及手机干扰特性好。EFT 可以达到±2KV 以上；近距离、多角度手机干扰情况下，
触摸响应灵敏度及可靠性不受影响。
功能简介
•
LO1 与 LO2 在上电后的初始输出状态由上电前 OSC 的输入状态决定。OSC 管脚接
VDD（高电平）上电，上电后 LO1 与 LO2 输出高电平；OSC 管脚接 GND（低电
平）上电，上电后 LO1 与 LO2 输出低电平。
•
•
TI1 触摸输入对应 LO1 逻辑输出，TI2 触摸输入对应 LO2 逻辑输出。
每一次触摸 TI1 或 TI2，对应 LO1 或 LO2 的输出状态翻转一次。如此循环。
3.封装及引脚说明
DIP8
SOP8
丝印： 8022S
输入/输出
管脚序号
管脚名称
功能描述
1
2
3
4
5
6
7
8
OSC
VC
输入
输入
电源
电源
输入
输入
输出
输出
选项输入脚
采样电容接入脚
电源正
VDD
GND
TI1
电源负
触摸输入
触摸输入
控制输出
控制输出
TI2
LO1
LO2
4.封装尺寸图
DIP8
SOP8
5.应用电路图
图 1、直流供电情况下的应用电路图
注： 当介质材料及厚度等差异较大时，可通过调整 VC 与 GND 之间的 C3 采
样电容来调节触摸灵敏度。
电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。
VC 与 GND 之间 C3 采样电容
介质类型
器件类型
器件参数
0.033uF/25V
0.01uF/25V
0.02uF/25V
0.047uF/25V
直接触摸金属外壳
3mm 以内亚克力玻璃
3-6mm 亚克力玻璃
6-10mm 亚克力玻璃
333 涤纶电容
103 涤纶电容
203 涤纶电容
473 涤纶电容
6.电气参数
7.BOM 表
器件标示
器件名称
器件参数
R2
R3
R4
R5
R6
R7
Rm
Rn
C1
C2
C3
C4
C5
C6
Q1
Q2
D1
U1
Dm
Dn
碳膜电阻
碳膜电阻
2KΩ/0.25W
2KΩ/0.25W
150KΩ/0.25W
470KΩ/0.25W
4.7KΩ/0.25W
2KΩ/0.25W
视应用情况而定
视应用情况而定
100uF/25V
0.1uF/25V
0.01uF/25V
10uF/25V
碳膜电阻
碳膜电阻
碳膜电阻
碳膜电阻
碳膜电阻
碳膜电阻
电解电容
瓷片电容
瓷片电容
电解电容
瓷片电容
0.00047uF/2KV
0.00047uF/2KV
8050
瓷片电容
NPN 三极管
NPN 三极管
稳压二极管
低压差线性稳压器
发光二极管
发光二极管
8050
3.9V/1W
3.3V 输出 LDO
LED
LED
