2SK3012

型号:

2SK3012

描述:

VX - 2系列功率MOSFET ( 600V 12A )[ VX-2 Series Power MOSFET(600V 12A) ]

品牌:

SHINDENGEN[ SHINDENGEN ELECTRIC MFG.CO.LTD ]

页数:

12 页

PDF大小:

429 K

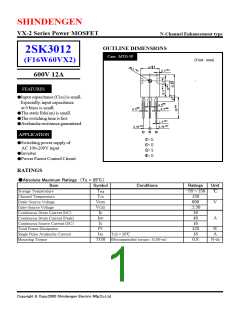

SHINDENGEN
VX-2 Series Power MOSFET
N-Channel Enhancement type
OUTLINE DIMENSIONS
2SK3012
Case : MTO-3P
(Unit : mm)
(F16W60VX2)
600V 12A
FEATURES
Input capacitance (Ciss) is small.
Especially, input capacitance
at 0 biass is small.
The static Rds(on) is small.
The switching time is fast.
Avalanche resistance guaranteed.
APPLICATION
Switching power supply of
AC 100-200V input
Inverter
Power Factor Control Circuit
RATINGS
Absolute Maximum Ratings Tc = 25℃)
Item
Symbol
Tstg
Tch
VDSS
VGSS
ID
Conditions
Ratings
Unit
Storage Temperature
-55~150
150
600
±30
16
Channel Temperature
Drain-Source Voltage
V
A
Gate-Source Voltage
Continuous Drain CurrentDC)
Continuous Drain CurrentPeak)
Continuous Source CurrentDC)
Total Power Dissipation
IDP
IS
PT
48
16
125
16
0.8
W
A
Nm
Single Pulse Avalanche Current
Mounting Torpue
IAS
TOR (Recommended torque : 0.5Nm)
Tch = 25℃
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
2SK3012( F16W60VX2 )
VX-2 Series Power MOSFET
Electrical Characteristics Tc = 25℃
Item
Symbol
Conditions
Min. Typ. Max. Unit
Drain-Source Breakdown Voltage
Zero Gate Voltage Drain Current
Gate-Source Leakage Current
Forward Tranconductance
V(BR)DSS ID = 1mA, VGS = 0V
600
V
μA
IDSS
IGSS
gfs
VDS = 600V, VGS = 0V
VGS = ±30V, VDS = 0V
ID = 8A, VDS = 10V
250
±0.1
6.2 10.0
S
Ω
V
Static Drain-Source On-tate Resistance RDS(ON) ID = 8A, VGS = 10V
0.45 0.6
Gate Threshold Voltage
Source-Drain Diode Forward Voltage
Thermal Resistance
VTH
VSD
ID = 1mA, VDS = 10V
2.5
3
3.5
1.5
1
IS = 8A, VGS = 0V
θjc junction to case
/W
nC
Total Gate Charge
Qg
Ciss
Crss
Coss
ton
VGS = 10V, ID = 16A, VDD = 400V
85
2300
180
480
Input Capacitance
Reverse Transfer Capacitance
Output Capacitance
Turn-On Time
VDS = 10V, VGS = 0V, f = 1MHZ
ID = 8A, VGS = 10V, RL = 19Ω
pF
ns
130 280
Turn-Off Time
toff
260 500
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
2SK3012
Transfer Characteristics
32
28
24
20
16
12
8
Tc = - 55°C
25°C
100°C
150°C
V
DS
= 25V
4
pulse test
TYP
0
0
5
10
15
20
Gate-Source Voltage VGS [V]
2SK3012 Static Drain-Source On-state Resistance
10
1
I = 8A
D
0.1
V
GS
= 10V
pulse test
TYP
0.01
-50
0
50
100
150
Case Temperature Tc [°C]
2SK3012
Gate Threshold Voltage
6
5
4
3
2
1
0
V
= 10V
DS
I = 1mA
D
TYP
-50
0
50
100
150
Case Temperature Tc [°C]
2SK3012
Safe Operating Area
100
10
100ms
200ms
R
DS(ON)
limit
1ms
1
10ms
DC
0.1
Tc = 25°C
Single Pulse
0.01
1
10
100
1000
Drain-Source Voltage VDS [V]
C ° / W ] j c q ( t ) [
T r a n s i e n t T h e r m a l I m p e d
2SK3012 Single Avalanche Energy Derating
100
80
60
40
20
0
0
50
100
150
Starting Channel Temperature Tch [°C]
2SK3012
Capacitance
10000
1000
100
Ciss
Coss
Crss
f=1MHz
Tc=25°C
TYP
10
0
20
40
60
80
100
Drain-Source Voltage VDS [V]
A S
[ A ]
S i n g l e A v a l a n c h e C u r r e n t I
2SK3012
Power Derating
100
80
60
40
20
0
0
50
100
150
Case Temperature Tc [°C]
2SK3012
Gate Charge Characteristics
500
400
300
200
100
0
20
15
10
5
V
DS
V
DD
= 400V
200V
V
GS
100V
I = 16A
TYP
D
0
0
50
100
150
200
Gate Charge Qg [nC]
