2SK2504

型号：

2SK2504

描述：

硅N沟道MOSFET[ Silicon N-Channel MOSFET ]

品牌：

KEXIN[ GUANGDONG KEXIN INDUSTRIAL CO.,LTD ]

页数：

1 页

PDF大小：

43 K

下载PDF手册

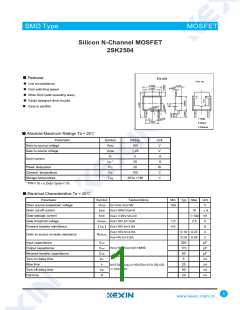

SMD Type
MOSFET
Silicon N-Channel MOSFET
2SK2504
Features
TO-252
Unit: mm
Low on-resistance.
+0.15
-0.15
+0.1
2.30
-0.1
6.50
+0.2
5.30
-0.2
+0.8
0.50
-0.7
Fast switching speed.
Wide SOA (safe operating area).
Easily designed drive circuits.
Easy to parallel.
0.127
max
+0.1
0.80
-0.1
+0.1
0.60
-0.1
2.3
4.60
1 Gate
+0.15
-0.15
2 Drain
3 Source
Absolute Maximum Ratings Ta = 25
Parameter
Drain to source voltage
Symbol
VDSS
VGSS
ID
Rating
Unit
V
100
Gate to source voltage
V
20
5
20
A
Drain current
Idp *
PD
A
Power dissipation
20
W
Channel temperature
Storage temperature
* PW 10 s,Duty Cycle 1%
Tch
150
Tstg
-55 to +150
Electrical Characteristics Ta = 25
Parameter
Symbol
Testconditons
ID=1mA,VGS=0V
Min
100
Typ
Max
Unit
V
Drain source breakdown voltage
Drain cut-off current
VDSS
IDSS
IGSS
VDS=100V,VGS=0
VGS= 20V,VDS=0
10
A
Gate leakage current
nA
V
100
2.5
Gate threshold voltage
Forward transfer admittance
VGS(th) VDS=10V,ID=1mA
1.0
4.0
VDS=10V,ID=2.5A
VGS=10V,ID=2.5A
VGS=4V,ID=2.5A
S
Yfs
0.18 0.22
Drain to source on-state resistance
RDS(on)
0.25 0.28
Input capacitance
Output capacitance
Reverse transfer capacitance
Turn-on delay time
Rise time
Ciss
Coss
Crss
ton
tr
520
175
60
5
pF
pF
pF
ns
ns
ns
ns
VDS=10V,VGS=0,f=1MHZ
20
50
20
ID=2.5A,VGS(on)=10V,RG=10 ,RL=20
,VDD=50V
Turn-off delay time
Fall time
toff
tf
1
www.kexin.com.cn
