2SK2184

型号：

2SK2184

描述：

VX - 2系列功率MOSFET （ 500V 5A ）[ VX-2 Series Power MOSFET(500V 5A) ]

品牌：

SHINDENGEN[ SHINDENGEN ELECTRIC MFG.CO.LTD ]

页数：

10 页

PDF大小：

371 K

下载PDF手册

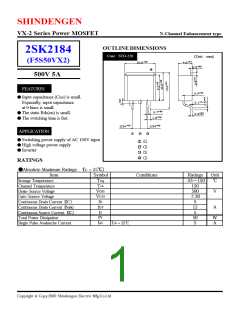

SHINDENGEN
VX-2 Series Power MOSFET
N-Channel Enhancement type
OUTLINE DIMENSIONS
2SK2184
(F5S50VX2)
ase:STO-220
(Unit : mm)
500V 5A
FEATURES
●Input capacitance (Ciss) is small.
Especially, input capacitance
at 0 biass is small.
●The static Rds(on) is small.
●The switching time is fast.
APPLICATION
●Switching power supply of AC 100V input
●High voltage power supply
●Inverter
RATINGS
●Absolute Maximum Ratings （Tc = 25℃）
Item
Symbol
Conditions
Ratings Unit
-55～150 ℃
150
stg
StorageTemperature
T
T
ch
ChannelTemperature
DSS
GSS
D
Drain-SourceVoltage
V
V
500
±30
5
V
Gate-SourceVoltage
ContinuousDrainCurrent（DC）
ContinuousDrainCurrent（Peak)
ContinuousSourceCurrent（DC）
TotalPowerDissipation
I
DP
I
S
I
15
5
50
5
A
T
P
W
A
AS
I
ch
T =25℃
SinglePulseAvalancheCurrent
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
VX-2 Series Power MOSFET
2SK2184 ( F5S50VX2 )
●Electrical Characteristics Tc = 25℃
Item
Symbol
Conditions
Min. Typ. Max. Unit
Drain-Source Breakdown Voltage
Zero Gate Voltage Drain Current
Gate-Source Leakage Current
Forward Tranｓconductance
V(BR)DSS ID = 1mA, VGS = 0V
500
V
μA
IDSS
IGSS
gfs
VDS = 500V, VGS = 0V
VGS = ±30V, VDS = 0V
ID = 2.5A, VDS = 10V
250
±0.1
1.5
3.8
1.1
3.0
S
Ω
V
Static Drain-Source On-ｓtate Resistance RDS(ON) ID = 2.5A, VGS = 10V
1.5
3.5
1.5
Gate Threshold Voltage
Source-Drain Diode Forwade Voltage
Theｒmal Resistance
VTH
VSD
ID = 1mA, VDS = 10V
2.5
IS = 2.5A, VGS = 0V
θjc junction to case
2.5 ℃/Ｗ
nC
Total Gate Charge
Qg
Ciss
Crss
Coss
ton
VDD = 400V, VGS = 10V, ID = 5A
21
580
45
140
55
Input Capacitance
Reverse Transfer Capacitance
Output Capacitance
Turn-On Time
VDS = 10V, VGS = 0V, f = 1MHZ
ID = 2.5A, VGS = 10V, RL = 60Ω
pF
90
ns
Turn-Off Time
toff
110 170
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
2SK2184
Transfer Characteristics
10
8
Tc = - 55°C
25°C
100°C
150°C
6
4
2
V
DS
= 25V
pulse test
TYP
0
0
5
10
15
20
Gate-Source Voltage VGS [V]
2SK2184 Static Drain-Source On-state Resistance
10
I = 2.5A
D
1
V
GS
= 10V
pulse test
TYP
0.1
-50
0
50
100
150
Case Temperature Tc [°C]
2SK2184
Gate Threshold Voltage
5
4
3
2
1
0
V
= 10V
DS
I = 1mA
D
TYP
-50
0
50
100
150
Case Temperature Tc [°C]
2SK2184
Safe Operating Area
100
10
100ms
200ms
1
R
DS(ON)
limit
1ms
10ms
DC
0.1
Tc = 25°C
Single Pulse
0.01
1
10
100
1000
Drain-Source Voltage VDS [V]
C ° / W ] j c q ( t ) [
T r a n s i e n t T h e r m a l I m p e d
2SK2184
Capacitance
1000
100
10
Ciss
Coss
Crss
Tc=25°C
TYP
0
20
40
60
80
100
Drain-Source Voltage VDS [V]
2SK2184
Power Derating
100
80
60
40
20
0
0
50
100
150
Case Temperature Tc [°C]
2SK2184
Gate Charge Characteristics
500
400
300
200
100
0
20
15
10
5
V
= 400V
200V
DD
100V
V
DS
V
GS
I = 5A
D
0
0
10
20
30
40
50
Gate Charge Qg [nC]
