2SK2492

型号：

2SK2492

描述：

VZ系列功率MOSFET （ 180V 20A ）[ VZ Series Power MOSFET(180V 20A) ]

品牌：

SHINDENGEN[ SHINDENGEN ELECTRIC MFG.CO.LTD ]

页数：

10 页

PDF大小：

391 K

下载PDF手册

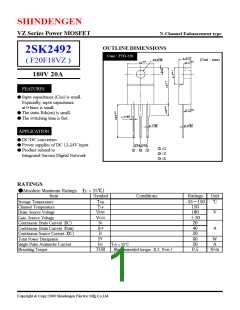

SHINDENGEN
VZ Series Power MOSFET
N-Channel Enhancement type
OUTLINE DIMENSIONS
2SK2492
( F20F18VZ )
Case : FTO-220
(Unit : mm)
180V 20A
FEATURES
●Input capacitance (Ciss) is small.
Especially, input capacitance
at 0 biass is small.
●The static Rds(on) is small.
●The switching time is fast.
APPLICATION
●DC/DC converters
●Power supplies of DC 12-24V input
●Product related to
Integrated Service Digital Network
RATINGS
●Absolute Maximum Ratings （Tc = 25℃）
Item
Symbol
Conditions
Ratings Unit
-55～150 ℃
150
stg
StorageTemperature
T
T
ch
ChannelTemperature
DSS
GSS
D
Drain-SourceVoltage
V
V
180
±30
20
40
20
V
Gate-SourceVoltage
ContinuousDrainCurrent（DC）
ContinuousDrainCurrent（Peak)
ContinuousSourceCurrent（DC）
TotalPowerDissipation
I
DP
I
S
I
A
T
P
60
20
0.5
W
A
N･m
AS
I
ch
T =25℃
SinglePulseAvalancheCurrent
MountingTorque
TOR （Recommendedtorque：0.3 N･m ）
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
VZ Series Power MOSFET
2SK2492 ( F20F18VZ )
●Electrical Characteristics Tc = 25℃
Item
Symbol
Conditions
Min. Typ. Max. Unit
Drain-Source Breakdown Voltage
Zero Gate Voltage Drain Current
Gate-Source Leakage Current
Forward Tranｓconductance
V(BR)DSS ID = 1mA, VGS = 0V
180
V
μA
IDSS
IGSS
gfs
VDS = 180V, VGS = 0V
250
±0.1
15
0.08 0.13
VGS = ±30V, VDS = 0V
ID = 10A, VDS = 10V
8
S
Ω
V
Static Drain-Source On-ｓtate Resistance RDS(ON) ID =10A, VGS = 10V
Gate Threshold Voltage
Source-Drain Diode Forward Voltage
Thermal Resistance
VTH
VSD
ID = 1mA, VDS = 10V
IS = 10A, VGS = 0V
2.0
3.0
4.0
1.5
θjc junction to case
2.08 ℃/Ｗ
nC
Total Gate Charge
Qg
Ciss
Crss
Coss
ton
VDD = 150V, VGS = 10V, ID = 20A
55
1600
190
650
95
Input Capacitance
Reverse Transfer Capacitance
Output Capacitance
Turn-On Time
VDS = 10V, VGS = 0V, f = 1MHZ
ID = 10A, VGS = 10V, RL = 10Ω
pF
190
ns
Turn-Off Time
toff
300 600
Copyright & Copy;2000 Shindengen Electric Mfg.Co.Ltd
2SK2492
Transfer Characteristics
40
35
30
25
20
15
10
5
Tc = - 55°C
25°C
100°C
150°C
V
= 10V
DS
pulse test
TYP
0
0
5
10
15
20
Gate-Source Voltage VGS [V]
2SK2492 Static Drain-Source On-state Resistance
1000
100
10
I = 10A
D
V
GS
= 10V
pulse test
TYP
1
-50
0
50
100
150
Case Temperature Tc [°C]
2SK2492
Gate Threshold Voltage
5
4
3
2
1
0
V
= 10V
DS
I = 1mA
D
TYP
-50
0
50
100
150
Case Temperature Tc [°C]
2SK2492
Safe Operating Area
100
10
100ms
200ms
R
limit
DS(ON)
1ms
1
10ms
DC
0.1
Tc = 25°C
Single Pulse
0.01
1
10
100
Drain-Source Voltage VDS [V]
C ° / W ] j c q ( t ) [
T r a n s i e n t T h e r m a l I m p e d
2SK2492
Capacitance
10000
1000
100
Ciss
Coss
Crss
Tc=25°C
TYP
10
0
20
40
60
80
100
Drain-Source Voltage VDS [V]
2SK2492
Power Derating
100
80
60
40
20
0
0
50
100
150
Case Temperature Tc [°C]
2SK2492
Gate Charge Characteristics
200
150
100
50
20
15
10
5
V
DD
= 150V
100V
50V
V
DS
V
GS
I = 20A
D
0
0
100
0
20
40
60
80
Gate Charge Qg [nC]
