TL4105AF160QG 产品概述
一、产品简介

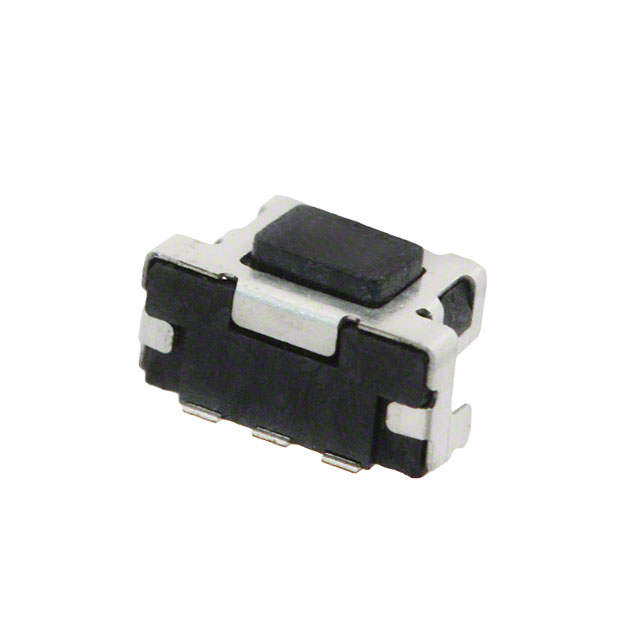

TL4105AF160QG 为 E-Switch 出品的小型侧按边缘安装轻触开关，属于 TL4105 系列。该开关为单刀单掷常开（SPST-NO）结构，体积紧凑（4.80mm x 2.20mm），采用直角矩形按键致动，适合空间受限且需要侧面触发的应用场景。
二、主要性能特点
- 电气属性：额定接触电流 0.05A @ 12VDC，适用于信号级控制与低电流开关场合。
- 机械寿命：经久耐用，机械寿命可达 200,000 次循环。
- 操作手感：开关行程 0.15mm，操作力 160gf，行程短且触感明确，适合需要快速反馈的控制界面。
- 温度范围：工作温度 -40°C ~ 85°C，满足多数工业与消费类环境需求。
- 结构与封装：鸥翼端子（gull wing），边缘安装直角设计，卷带（TR）包装，适合自动贴装与波峰/回流焊工艺。
三、外观与致动器特征
- 致动器类型：矩形按钮，致动器长度（直角）1.70mm，侧面触动设计便于面板边缘或薄型外壳的按键布局。
- 非照明型：无发光功能，适合纯开关控制场合，节省空间与成本。
四、典型应用
适用领域包括但不限于：便携设备与穿戴终端的薄型按键、家用电器与遥控器的边缘开关、工业控制面板信号输入、医疗仪器的低电流信号按键等。需注意该型号额定电流偏低，不适合直接驱动高电流负载或电源切换，应用于信号检测与输入传递。
五、设计与安装要点
- PCB 布局：采用对应鸥翼焊脚的焊盘与边缘安装孔位，确保按键侧向受力传递良好。
- 焊接建议：支持自动贴装与回流焊流程，贴装前确认焊膏量与焊盘尺寸以避免翘曲或焊点短路。
- 使用提示：高频切换或带噪声环境中建议配合滤波/防抖电路，延长信号可靠性；安装时避免超出机构允许的侧向力，以防加速机械磨损。
六、订购与包装
此型号为有源（Active）状态，包装形式为卷带（TR），适合批量自动化贴装。购买时请确认完整料号与数量需求，并与供应商确认最新库存与交期。
