QX6001

型号：

QX6001

品牌：

QUALTEK[ QUALTEK ELECTRONICS CORPORATION ]

页数：

14 页

PDF大小：

5948 K

下载PDF手册

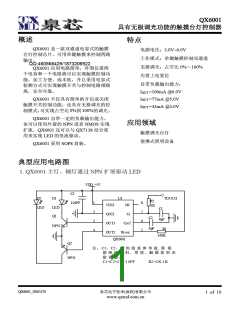

QX6001
具有无极调光功能的触摸台灯控制器
概述
特点
QX6001 是一款双通道电容式的触摸
台灯控制芯片，可用单键触摸来控制两路
输出。
电源电压：3.0V~6.0V
工作模式：单键触摸控制双通道
无极调光：占空比 0%～100%
内置上电复位
QQ:460568429/1873206922
QX6001 应用电路简单，外围仅需两
个电容和一个电阻就可以实现触摸控制功
能，加工方便、成本低，并且采用电容式
检测方式可实现触摸开关与控制电路相隔
离，安全可靠。
自带负载输出能力：
IOUT =100mA @6.0V
IOUT =77mA @5.0V
IOUT =43mA @4.0V
QX6001 不仅具有简单的开启或关闭
触摸开关控制功能，还具有无极调光的控
制模式，可实现占空比 0%到 100%的调光。
QX6001 自带一定的负载输出能力，
也可以使用外置的 NPN 或者 NMOS 实现
扩流。QX6001 还可以与 QX7138 结合使
用来实现 LED 的恒流驱动。
应用领域
触摸调光台灯
便携式照明设备
QX6001 采用 SOP8 封装。
典型应用电路图
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
1 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
内部电路方框图
图 2：QX6001 的内部电路方框图
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
5 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
6 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
典型曲线
除非特别说明，VIN =4.2V，TA =25 oPPPPC
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
7 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QQ:1873206922/460568429
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
8 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
概述
特点
QX6001 是一款双通道电容式的触摸
台灯控制芯片，可用单键触摸来控制两路
输出。
电源电压：3.0V~6.0V
工作模式：单键触摸控制双通道
无极调光：占空比 0%～100%
内置上电复位
QQ:460568429/1873206922
QX6001 应用电路简单，外围仅需两
个电容和一个电阻就可以实现触摸控制功
能，加工方便、成本低，并且采用电容式
检测方式可实现触摸开关与控制电路相隔
离，安全可靠。
自带负载输出能力：
IOUT =100mA @6.0V
IOUT =77mA @5.0V
IOUT =43mA @4.0V
QX6001 不仅具有简单的开启或关闭
触摸开关控制功能，还具有无极调光的控
制模式，可实现占空比 0%到 100%的调光。
QX6001 自带一定的负载输出能力，
也可以使用外置的 NPN 或者 NMOS 实现
扩流。QX6001 还可以与 QX7138 结合使
用来实现 LED 的恒流驱动。
应用领域
触摸调光台灯
便携式照明设备
QX6001 采用 SOP8 封装。
典型应用电路图
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
1 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QQ:460568429/1873206922
VDD +5V
C3
U1
TOUCH
R2
104PF
1
2
3
4
8
7
6
5
VDD
GND
OUT1
NC
Cs
2K
D2
D1
C1
LED
LED
C2
8pF
8pF
M1
Cref
R1
560K
OUT2 Rcosc
QX6001
NMOS
M2
注：C1、C2、R2 的 值 是 参 考 值，需
根 据 绝 缘 材 料、厚 度、触 摸 面
积 来 做 调 整。
C1=C2=2PF--10PF
R2=2K--5K
NMOS
Q:1873206922/460568429
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
2 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QQ:460568429/1873206922
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
3 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
订货信息
产品型号
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
4 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
内部电路方框图
图 2：QX6001 的内部电路方框图
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
5 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
6 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
典型曲线
除非特别说明，VIN =4.2V，TA =25 oPPPPC
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
7 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QQ:1873206922/460568429
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
8 of 10
www.qxmd.com.cn
QX6001
具有无极调光功能的触摸台灯控制器
QX6001_DS01CN
泉芯电子技术(深圳)有限公司
9 of 10
www.qxmd.com.cn
