QX6103

型号:

QX6103

描述:

此接脚为点亮LED的输出脚。[ 降压型大功率 LED 恒流驱动器 ]

品牌:

QUALTEK[ QUALTEK ELECTRONICS CORPORATION ]

页数:

9 页

PDF大小:

356 K

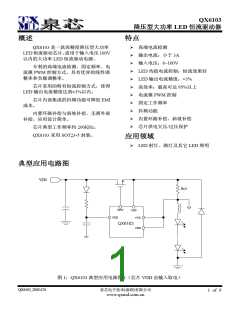

QX6103
降压型大功率 LED 恒流驱动器
概述
特点
QX6103 是一款高精度降压型大功率
高端电流检测
LED 恒流驱动芯片用于输入电压 100V
以内的大功率 LED 恒流驱动电源。
输出电流:小于 3A
输入电压:6~100V
LED 均值电流控制:恒流效果好
LED 输出电流精度:±3%
高效率:最高可达 95%以上
电流模 PWM 控制
专利的高端电流检测、固定频率、电
流模 PWM 控制方式,具有优异的线性调
整率和负载调整率。
芯片采用的特有恒流控制方式,使得
LED 输出电流精度达到±3%以内。
芯片内部集成的抖频功能可降低 EMI
成本。
固定工作频率
抖频功能
内置环路补偿与斜坡补偿,无需外部
补偿,应用设计简单。
内置环路补偿、斜坡补偿
芯片供电欠压/过压保护
芯片典型工作频率约 200KHz。
QX6103 采用 SOT23-5 封装。
应用领域
LED 射灯、路灯及其它 LED 照明
典型应用电路图
VIN
R
CS
DRV
VDD
VSP
VSS
VSN
QX6103
1QX6103 典型应用电路图 1(芯片 VDD 由输入取电)
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
1 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
订货信息
产品型号
QX6103
丝印
6103X
批号
封装及管脚分配
VSS
DRV
5
4
6103X
3
1
2
VSP
VDD
VSN
SOT23-5
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
2 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
管脚定义
管脚号
管脚名称
管脚类型
描述
1
2
3
4
5
VSP
VDD
VSN
DRV
VSS
输入
电源
输入
输出
接电流采样电阻正电位端
芯片电源
接电流采样电阻负电位端
输出驱动端,接 MOS 管栅极
芯片地
内部电路方框图
VDD
频率
抖动
UVLO
BG
OSC
斜坡
补偿
1.3V
LEB
DRV
1.3V
PWM
逻辑
VSP
VSN
电流
检测
VSS
3QX6103 的内部电路方框图
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
3 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
(注 1)
极限参数
参数
符 号
VMAX
描述
最小值 最大值 单位
-0.3
6
V
mA
mA
W
电压
所有管脚最大电压值
VDD 引脚最大电源电流
DRV 引脚最大电流
15
I
VDD_MAX
电流
功耗
500
0.25
125
85
I
DRV_MAX
SOT23-5 封装的最大功耗
结温范围
PSOT23-5
-20
-20
-40
230
oC
oC
oC
oC
V
TJ
TA
工作范围
温度
120
240
2000
TSTG
TSD
VESD
存储温度范围
焊接温度范围(焊接时间少于 30 秒)
静电耐压值(人体模型)
ESD
1过上表中规定的极限参数会导致器件永久性损坏工作在以上极限条件下可能会影响器件的可靠性。
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
4 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
电特性
除非特别说明, TA =25 oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电源电压
工作电压
5
5
V
V
V
V
VDD
4.8
3.8
5.2
4.2
启动电压阈值
VDD_ON
V
V
DD 上升
DD 下降
4
欠压保护阈值
钳位电压
VDD_UVLO
5.5
VDD_CLAMP
电源电流
启动电流
10
uA
ISTARTUP
ISTANDBY
VDD =4V
0.7
mA
静态电流
电感电流采样
电流检测电阻
两端电压均值
194
200
206
mV
VSEN
520
200
mV
ns
限流值
VSEN_LMT
TLEB
前沿消隐时间
OSC 工作频率
典型工作频率
抖频范围
200
KHz
%
FOSC
-3
3
ΔFOSC
输出驱动
上升时间
60
60
ns
ns
TR
TF
CL=1nF
CL=1nF
下降时间
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
5 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
应用指南
当采用无输出电容的方案时,应选择
稍大的电感值,以使得电感电流工作在连
续模式LED 上的电流纹波LED
两端并联有输出电容时,系统既可以工作
在连续模式也可以工作在非连续模式。
概述
QX6103 是一款高精度降压型大功率
LED 恒流驱动芯片。输出电流可达 3A 以
上。
芯片采用专利的高端电流检测、固定
频率、电流模 PWM 控制方式,具有优异
的线性调整率和负载调整率。
芯片供电
芯片在 TOFF 期间通过启动电阻或者
辅助供电电阻对芯片供电。应合理选择供
电电阻的取值,保证供电电流大于芯片工
作电流,同时供电电流也不宜过大,否则
会超过芯片电源引脚的箝位能力并可能导
致芯片过热。一般地,当输入电压变化范
围不大时可采用图 1 所示方案供电(由输
入取电),而当输入电压变化范围较大时
应采用图 2 所示方案供电(由输出辅助供
电)。
芯片内置频率补偿与斜坡补偿,无需
外部补偿。QX6103 还集成了抖频功能,
以改善系统的 EMI 特性。
QX6103 内部集成了多重保护功能,
包括 LED 短路保护周期限流保护输
入供电欠压保护及电源箝位等功能。
LED 工作电流设定
LED 电流由接在 VSP VSN 引脚之
间的电阻 RCS 设置:
PCB 设计
在设计 PCB 时应遵循以下指南:
(1)旁路电容
VSEN
ILED
=
RCS
VDD 的旁路电容需要紧靠芯片的
VDD VSS 引脚。
其中,VSEN 典型值为 200mV。
电感选择
(2)地线
在输入电压、输出电压以及输出电流
已定的条件下,电感值决定了电感电流纹
波大小以及连续或非连续工作模式。工作
于临界模式时的电感值为:
电流采样引脚 VSN 需要用单独的走
线连接至电流采样电阻的一端。芯片地以
及其它信号地应分头接到旁路电容的地
端。
Vo*(Vi Vo)
Lcri =
(3)功率环路
2Vi*ILED * fs
减小功率环路的面积,可减小 EMI
辐射。
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
6 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
VIN
R
CS
DRV
VDD
VSP
VSS
VSN
QX6103
1QX6103 典型应用电路图 1(芯片 VDD 由输入取电)
VIN
R
CS
DRV
VDD
VSP
VSS
VSN
QX6103
2QX6103 典型应用电路图 2(芯片 VDD 由输出辅助供电)
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
7 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
封装信息
SOT-23-5 封装尺寸图:
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
8 of 9
www.qxmd.com.cn
QX6103
降压型大功率 LED 恒流驱动器
声明
泉芯保留电路及其规格书的更改权,以便为客户提供更优秀的产品,规格若有更改,恕不
另行通知。
泉芯公司一直致力于提高产品的质量和可靠性,然而,任何半导体产品在特定条件下都有
一定的失效或发生故障的可能,客户有责任在使用泉芯产品进行产品研发时,严格按照对
应规格书的要求使用泉芯产品,并在进行系统设计和整机制造时遵守安全标准并采取安全
措施,以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况,泉芯公司不承担任何责任。
本产品主要应用于消费类电子产品中,如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中,其潜在失败风险所造成的人身伤害、财产损失等
情况,泉芯公司不承担任何责任。
本规格书所包含的信息仅作为泉芯产品的应用指南有任何专利和知识产权的许可暗示,
如果客户侵犯了第三方的专利和知识产权,泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址:中国深圳市南山区南头关口二路智恒新兴产业园 22 4 楼
邮编:518052
电话:+86-0755-88852177
传真:+86-0755-86350858
网址:www.qxmd.com.cn
QX6103_DS01CN
泉芯电子技术(深圳)有限公司
9 of 9
www.qxmd.com.cn
