QX6107M

型号：

QX6107M

品牌：

ETC[ ETC ]

页数：

11 页

PDF大小：

344 K

下载PDF手册

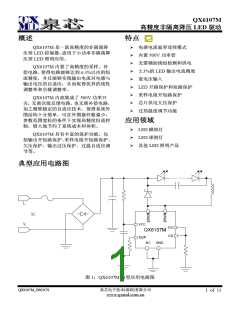

QX6107M
高精度非隔离降压 LED 驱动
概述
特点
QX6107M 是一款高精度的非隔离降
压型 LED 控制器，适用于小功率非隔离降
压型 LED 照明应用。
Ø 电感电流临界连续模式
Ø 内置 500V 功率管
Ø 无需辅助绕组检测和供电
Ø ±3%的 LED 输出电流精度
Ø 宽电压输入
QX6107M 内置了高精度的采样、补
偿电路，使得电路能够达到±3%以内的恒
流精度，并且能够实现输出电流对电感与
输出电压的自适应，从而取得优异的线性
调整率和负载调整率。
Ø LED 开路保护和短路保护
Ø 采样电阻开短路保护
Ø 芯片供电欠压保护
QX6107M 内部集成了 500V 功率开
关，无需次级反馈电路，也无需补偿电路，
加之精准稳定的自适应技术，使得系统外
围结构十分简单，可在外围器件数量少，
参数范围宽松的条件下实现高精度恒流控
制，极大地节约了系统成本和体积。
Ø 过热温度调节功能
应用领域
Ø LED 蜡烛灯
QX6107M 具有丰富的保护功能，包
括输出开短路保护、采样电阻开短路保护、
欠压保护、输出过压保护、过温自适应调
节等。
Ø LED 球泡灯
Ø 其他 LED 照明产品
典型应用电路图
图 1：QX6107M 典型应用电路图
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
1 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
订货信息
产品型号
丝印
封装及管脚分配
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
2 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
管脚定义
管脚号
管脚名称
管脚类型
描述
1
2
3
4
5
6
7
8
GND
OVP
NC
地
电源地
输入
输入
电源
输入
输入
输入
输入
设置空载电压，外界电阻
空脚
VCC
DRAIN
DRAIN
CS
工作电源
内部 MOSFET 漏极
内部 MOSFET 漏极
电流采样，外界采样电阻
电流采样，外界采样电阻
CS
内部电路方框图
图 2：QX6107M 的内部电路方框图
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
3 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
极限参数
参数
符 号
描述
最小值 最大值 单位
-0.3
V
mA
V
电压
电流
VCC_MAX
IVCC_MAX
VDS
VCC-CLAMP
V
CC 最大电压值
5
500
6
V
CC 最大输入电流
-0.3
-0.3
-0.3
电压
内部 MOSFET 漏源电压
电流采样端电压
V
电压
VCS
6
V
电压
VOVP
PSOP8
θJA
OVP 引脚电压
0.45
145
150
150
250
2000
W
最大功耗
SOP8 封装最大功耗
PN 结到环境的热阻
工作结温范围
℃/W
oC
-40
-55
TJ
温度
oC
TSTG
TSD
存储温度范围
oC
焊接温度范围（焊接时间 20 秒）
静电耐压值（人体模型）
V
ESD
VESD
注 1：超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。
推荐工作条件
参数
符号
最小值 典型值 最大值 单位
输出 LED 电流@Vout=72V
（输入电压 176V～264V）
220
300
mA
ILED
1
输出 LED 电流@Vout=36V
（输入电压 176V～264V）
mA
V
ILED2
15
最低负载电压
VLED-MIN
注 2：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
4 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
电特性
除非特别说明，TA=25ºC
参数
符号
测试条件
最小值 典型值 最大值 单位
电源电压
17
14
V
V
VCC-CLAMP
VSTART
VCC-UVLO
ISTART
IVCC=1mA
Vcc 电压上升
Vcc 电压下降
VCC=VCC-START-1V
FOP=70KHz
V
CC 钳位电压
启动电压
9
V
欠压保护阈值
启动电流
120
100
195
150
uA
uA
工作电流
IOP
电流采样
388
400
200
350
200
412
mV
mV
nS
电流采样电压
短路电流采样电压
前沿消隐时间
芯片关断延时
VCS-TH
VCS-SHORT
TLEB
CS 短路
nS
TDELAY
内部时间控制
最小退磁时间
最大退磁时间
最大导通时间
OVP 引脚电压
5
uS
uS
uS
V
TOFF-MIN
TOFF-MAX
TON-MAX
VOVP
255
45
0.5
功率管
功率管导通内阻
功率管击穿电压
功率管漏电流
10
RDS-ON
BVDS
IDS
VGS=15V/ IDS=0.5A
VGS=0V/ IDS=250uA
VGS=0V/ VDS=500V
Ω
V
500
0.5
uA
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
5 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
电特性 (接上一页)
除非特别说明，TA =25ºC
参数
符号
测试条件
最小值 典型值 最大值 单位
过热调节
155
过热调节温度点
℃
TREG
特性曲线
测试电路
图 3：QX6107M 的应用电路图
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
6 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
典型曲线
除非特别说明，TA =25ºC
输入电压VS效率
输入电压VS效率
92
90
88
86
84
82
80
94
93
92
91
Vo=120V&Io=140mA
Vo=120V&Io=20mA
150 170 190
210
输入电压(V)
230 250 270
150 170 190 210 230 250 270
输入电压(V)
输入电压VS输出电流
输入电压VS输出电流
17.7
140
17.6
17.5
17.4
17.3
17.2
17.1
17
139.5
139
Vo=120V&Io=20mA
Vo=120V&Io=140mA
138.5
138
150 170 190 210 230 250 270
150 170 190 210 230 250 270
输入电压(V)
输入电压(V)
输出电压VS输出电流
输出电压VS输出电流
144
143
142
141
140
139
138
137
25
20
15
10
5
负载调整率
负载调整率
0
10
30
50
70
90
110
10
30
50
70
90
110
输出电压(V)
输出电压(V)
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
7 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
应用指南
QX6107M 是一款专用于 LED 照明的
到达到电流峰值时内部 MOS 管关闭，此
间的功率管的导通时间为：
恒流驱动芯片，芯片内部集成 500V 高压
MOSFET，工作在电感零界导通模式，适
合全电压范围工作，具有良好的线性调整
率、负载调整率以及优异的恒流特性，只
需很少的外围元器件就能实现低成本高效
率的 LED 恒流控制器。
L*IPK
TON
=
VIN - VLED
当功率管关断时，流经储能电感的电
流从峰值开始下降，当电感电流下降到零
时，芯片内部逻辑再次将功率管开通。功
率管关断时间为：
启动
QX6107M 启动电流很低，当系统上
电后，启动电阻对 VCC 电容进行充电，
当 VCC 达到开启阈值时，电路即开始工
作。QX6107M 正常工作时，内部电路的
工作电流可以低至 135μA 以下，并且内
部具有独特的供电机制，因此无需辅助绕
组供电。
L*IPK
TOFF
=
VLED
储能电感的计算公式为：
VLED *(VIN - VLED
F *IPK *VIN
)
L =
其中，L 是电感量；IPK 是电感峰值电
流；VIN 是整流后的母线电压；VLED 是输
出 LED 上的电压。从计算公式可以看出，
输入电压最低时工作频率最低，选择在输
入电压最低时设置系统的最低工作频率，
而输入电压最高时，系统的工作频率也最
高。
采样与恒流控制
QX6107M 是工作在电感零界导通模
式中，其内部具有一个 400mV 的基准电
压，这个基准电压与系统中电感原边峰值
电流进行比较计算，通过采样电阻的调节
来实现 LED 驱动电流的大小，当 CS 达到
阈值电压时，功率管关断。
QX6107M 设置了系统的最小退磁时
间和最大退磁时间，分别为 5uS 和 255uS。
由 TOFF 的计算公式可知，如果电感量很小
时，TOFF 很可能会小于芯片的退磁时间，
系统会进入电感电流断续模式，LED 输出
电流会背离设计值；而当电感量很大时，
电感峰值电流的计算公式为：
400mV
IPK
=
Rcs
其中 RCS 为 CS 脚接的采样电阻。
T
OFF 又可能会超出芯片的最大退磁时间，
CS 比较器输出包含一个 350nS 的前
沿消隐，LED 的输出电流为：
这时系统就会进入电感电流连续模式，而
输出 LED 电流同时也会背离设计值。所以
选择合适的电感量很重要。为了提高工作
效率，建议使用较大电感。
IPK
ILED =
(mA)
2
其中 IPK 是电感的峰值电流
过压保护电阻设置
电感选择
在系统中，当 LED 开路时，由于无负
载连接，输出电压会逐渐上升，进而导致
退磁时间也会逐渐变短，因此通过 OVP
外接电阻来控制相应的退磁时间，就能得
到需要的开路保护电压。
QX6107M工作在电感零界导通模式，
当电路上电后输出控制脉冲，内部 MOS
将不断工作在导通/关闭状态，内部 MOS
管打开时，电感也将导通，开始蓄能，直
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
8 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
L*IPK
PCB 布图注意事项
TOVP
»
VOVP
在设计 PCB 时应遵循以下准则：
ROVP » 15*TOVP *106 (KΩ)
VCC 的旁路电容要紧靠芯片的 VCC
和 GND 引脚，不超过 5mm，提高抗干扰
能力。
其中 IPK 是电感峰值电流；VOVP 是需
要设置的空载电压值；L 是电感量。
开路保护电阻尽可能靠近 OVP 脚。
保护功能
地线电流采样电阻的功率地线尽可能
短，且要和芯片的地线及其他小信号的地
线分头接到母线电容的地。
QX6107M 设定了多种保护功能，如
LED 开短路保护、CS 电阻开短路保护、
VCC 过压/欠压、电路过温自适应调节等。
减小功率环路的面积，如功率电感、
功率管、母线电容的环路面积，以及功率
电感、续流二极管、输出电容的环路面积，
以减小 EMI 辐射。
QX6107M 在工作时，自动监测着各
种工作状态，如果负载开路时，则电路将
立刻进入过压保护状态，关断内部 MOS
管，同时进入间隔检测状态，当故障恢复
后，电路也将自动回复到正常工作状态；
若负载短路，系统将工作在 5KHz 左右的
低频状态，功 耗 很低，同时不断监测系统，
若负载恢复正常，则电路也将恢复正常工
作；若当 CS 电阻短路，或者电感饱和等
其他故障发生，电路内部快速保护机制也
将立即停止 MOS 的开关动作，停止运行，
此时，电路工作电源也将下降，当触发
UVLO 电路时，系统将会重启，如此，可
以实现保护功能的触发、重启工作机制。
芯片 NC 脚内部无连接，建议连接到
地，加强 OVP 引脚的抗干扰性，PIN1 和
PIN3 的地尽可能包络 PIN2(OVP 引脚)。
增大 DRAIN 引脚的铺铜面积，提高
芯片散热。
若工作过程中，QX6107M 监测到电
路结温度超过过温调节阈值（155℃）时，
电路将进入过温调节控制状态，减小输出
电流，以控制输出功率和温升，使得系统
能够保持一个稳定的工作温度范围。
输入电容选择
输入电容对系统工作稳定性有直接影
响。输入电容的耐压值选择为：
VIN =VAC- MAX *1.414 + 25
单电压输入（220Vac）容量大小可以
按照经验值 1uF/W 来取值，全电压输入
（110Vac）容量大小可以按照经验 2uF/W
来设定,如果是带填谷电路，该值为两个填
谷电容总和。
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
9 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
封装信息
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
10 of 11
www.qxmd.com.cn
QX6107M
高精度非隔离降压 LED 驱动
声明
Ø 泉芯保留电路及其规格书的更改权，以便为客户提供更优秀的产品，规格若有更改，恕不
另行通知。
Ø 泉芯公司一直致力于提高产品的质量和可靠性，然而，任何半导体产品在特定条件下都有
一定的失效或发生故障的可能，客户有责任在使用泉芯产品进行产品研发时，严格按照对
应规格书的要求使用泉芯产品，并在进行系统设计和整机制造时遵守安全标准并采取安全
措施，以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况，泉芯公司不承担任何责任。
Ø 本产品主要应用于消费类电子产品中，如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中，其潜在失败风险所造成的人身伤害、财产损失等
情况，泉芯公司不承担任何责任。
Ø 本规格书所包含的信息仅作为泉芯产品的应用指南，没有任何专利和知识产权的许可暗示，
如果客户侵犯了第三方的专利和知识产权，泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址：中国深圳市南山区南头关口二路智恒新兴产业园 22 栋 4 楼
邮编：518052
电话：+86-0755-88852177
传真：+86-0755-86350858
网址：www.qxmd.com.cn
QX6107M_DS05CN
泉芯电子技术(深圳)有限公司
11 of 11
www.qxmd.com.cn
