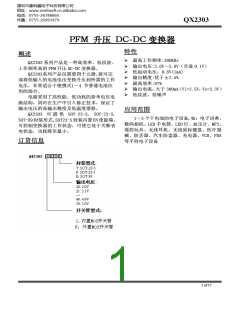

QX2303
感的电流纹波问题，同样在连续电流模式下忽略寄生参数，
当L 过小时，会造成电感上的电流纹波过大，造成通过电感、肖特基二极管和芯
片中的功率管的最大电流过大。由于功率管的不是理想的，所以在特别大的电流
时在功率管上的功率损耗会加大，导致整个DC-DC 电路的转换效率降低。第三，
一般来说，不考虑效率问题，小电感可以带动的负载能力强于大电感。但是由于
在相同负载条件下，大电感的电流纹波和最大的电流值小，所以大电感可以使得
电路在更低的输入电压下启动。（以上均是在相同的寄生电阻条件下推导出的结
论）QX2303的工作频率高达300KHz，目的是为了能够减小外部的电感尺寸，QX2303
只需要4.7uH以上的电感就可以保证正常工作，但是输出端如果需要输出大电流
负载（例如：输出电流大于50mA），为了提高工作效率，建议使用较大电感。同
时，在大负载下，电感上的串联电阻会极大地影响转换效率，假设电感上的电阻
为rL，负载电阻Rload，那么在电感上的功率损耗大致如下式计算：
例如当输入1.5V，输出3.0V，负载20Ω（150mA），rL=0.5Ω，效率损失10%。综
合考虑，建议使用47uH、<0.5Ω 的电感。如果需要提高大负载效率，需要使用
更大电感值、更小寄生电阻值的电感。
（2）输出电容选择
不考虑电容的等效串联电阻（ESR），输出电压的纹波为：
所以为了减小输出的纹波，需要比较大的输出电容值。但是输出电容过大，就会
使得系统的反应时间过慢,成本也会加大。所以建议使用22uF电容，如果需要更
小的纹波，则需要更大的电容。如果负载较小（10mA 左右），可以使用较小电
容。
当考虑电容的ESR 时，输出纹波就会增加：
当大负载的时候，由于ESR 造成的纹波将成为最主要的因素，可能会大大超过
100mV。同时，ESR又会增加效率损耗，降低转换效率。所以建议使用ESR 低的钽
电容，或者多个电容并联使用。
（3）二极管有选择
用于整流的二极管对DC-DC的效率影响很大，虽然普通的二极管也能够使得DC-DC
电路工作正常，但是会降低5~10%的效率，所以建议使用正向导通电压低、反应
时间快的肖特基二极管，例如1N5817、1N5819、1N5822 等。
