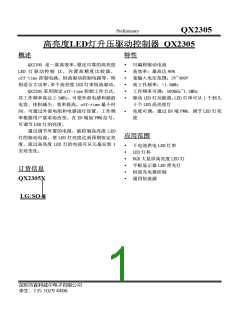

QX2305
效率就越高。
在 12V/24V直流供电情况下，首先考虑的是IDS最大电流值和RDS值，RDS越小越好，
选择小于 0.2 欧以下的MOSFET管。
（３）LED 灯亮度调节
LED 灯的亮度调节，可由以下二种方法：
第一种方法是通过改变RCS的电阻，RCS的电阻越小，LED灯的亮度越高，RCS电阻越大，亮度
越小。
第二种方法是PWM调光方式，PWM信号可由CPU产生，也可由其它脉冲信号产生，PWM信
号可控制通过LED灯的电流从 0 变到正常电流状态，即可使LED灯从暗变为正常亮度（由RCS确
定）。PWM占空比越大（高电平时间长），亮度越亮。利用PWM控制LED的亮度，非常方便和灵
活，是最常用的调光方法，PWM的频率可从几十Hz到几千KHz。
（４）工作频率设定
工作频率由ROSC和COSC来设定，ROSC接到VDD端，ROSC阻值越小，频率越高，RSC＝510K时，
工作频率约为 2.5MHz，COSC越大，工作频率越低，COSC＝200pF时，工作频率约 300KHz，工作
频率的高低，是根据实际使用情况决定的。工作频率越高，电感可以越小，电感的成本越低，工
作的频率Fs=D／TON。TOFF＝（1-D）·TS；D为占空比；TON为MOSFET管接通时间，TOFF为MOSFET
管断开时间。
（５）使能端子
在EN 端接（低电平）地时，QX2305 处于休眠状态，此时，工作电流小于10uA，自耗电非
常小，当EN 端为高电平时，QX2305 处于工作状态，此时空载工作电流约为200uA。
（６）整流输出的滤波电流选择：
为了确保整流输出直流的纹波电压小于 15%（相对整流输出电压），整流滤波电频最小值如
下：
Cmin=ILED×VLEDS×0.06／Vin2
（７）设定RCS
RCS是电流传感电阻，MOSFET的电流流过RCS时，会产生一个电压降Vcs，当Vcs达到约1V
阀值电压时，MOSFET关断，当Vcs低于阀值电压时，MOSFET开启，从而控制MOSFET管的开/断，
使储能电感周期性的放电充电，完成对LED的恒流驱动.
通过储能电感的最大电流为ILMAX=1／R (A)，通过LED的平均电流ILED约为3R×I 。Rcs阻
CS
LMAX
值不同，就可设置通过LED的驱动电流，RCS越小，驱动电流越大。RCS的选择公式如下：
1V
Rcs
=
（ILED+0.5×I ）
L
ILED为通过LED灯的电流；IL为通过电感L的峰值电流
例如：IL＝150mA ILED=500mA 则RCS=0.43Ω
