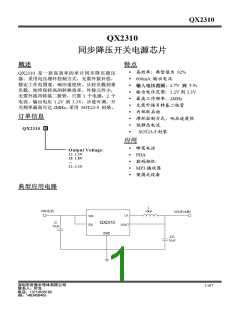

1．工作原理描述
QX2310 是一款PFM 同步降压DC-DC 变换器，采用滞环控制方式。内部无振荡器，开关频
率取决于外接元器件以及应用条件。因为开关动作直接受控于输出电压，因而对输出负载变化具
有极好的响应速度。详细工作原理如下：QX2310 采用基于比较器的电压迟滞控制环路。输出电
压VOUT 被内部分压电阻采样得到反馈电压，此反馈电压与0.6V 的基准电压相比较。当反馈电
压低于0.6V 时，比较器输出为低电平，使得P 管导通。P 管导通时，输入电源通过P 管和电感对
输出电容和负载充电。电感电流线形增大，输出电压增大。当反馈电压上升到另外一个阀值电压
（0.6V+17mV）时，比较器输出为高电平，使得P 管关闭，N 管导通，电感电流线形减小。当反
馈电压低于0.6V，重复以上周期动作。开关节点，输出电压，以及电感电流的波形图如下图所示。
2．输出滤波电容选择
通常输出电压纹波由输出电容的ESR 和电感电流上的纹波产生。但此种控制方式下，纹波首
先由比较器的迟滞决定。输出电容可采用陶瓷电容。但如果ESR 太小，则会导致工作频率很低，
反而增大输出纹波。通常输出电容的ESR 范围在50mΩ 至300mΩ 比较合适。如果陶瓷电容的ESR
太小，可在输出电容上串联一个小电阻，可提高工作频率减小纹波。
其它任何类型的电容只要经过电路验证，也可以采用。具有大的ESL（等效串联电感）的电
容则不适合。
3．输入滤波电容选择
芯片的VIN 和GND 之间应加一个滤波电容。输入电容可阻止输入电压大的跳变，并提供瞬
态电流。输入电容宜采用陶瓷电容。
4．布局考虑
PCB 的布局对开关电源电路的正常工作很重要。输入电容应尽量靠近芯片的VIN 和GND 引
脚。输出电容应靠近芯片VOUT 和GND 引脚。输入和输出电容到芯片地之间连线应短而粗。推
荐使用大片、连续的接地板。参考如下：
