XTC7002

型号：

XTC7002

品牌：

MURATA[ muRata ]

页数：

3 页

PDF大小：

122 K

下载PDF手册

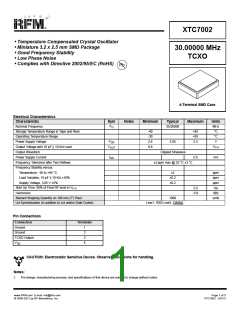

XTC7002
• Temperature Compensated Crystal Oscillator
• Miniature 3.2 x 2.5 mm SMD Package
• Good Frequency Stability
• Low Phase Noise
• Complies with Directive 2002/95/EC (RoHS)
30.00000 MHz
TCXO
P
b
4-Terminal SMD Case
Electrical Characteristics
Characteristic
Sym
Notes
Minimum
Typical
Maximum
Units
MHz
°C
FO
Nominal Frequency
30.00000
Storage Temperature Range in Tape and Reel
Operating Temperature Range
Power Supply Voltage
-40
-30
2.8
0.8
+85
+85
3.3
°C
VDD
3.05
V
VOUT
VP-P
Output Voltage with 10 pF || 10 KLoad
Output Waveform
Clipped Sinewave
IDD
Power Supply Current
2.0
mA
Frequency Tolerance after Two Reflows
Frequency Stability versus:
±2 ppm max @ 25 °C ±3 °C
Temperature, -30 to +85 °C
Load Variation, 10 pF || 10 K±10%
Supply Voltage, 3.05 V ±5%
Start Up Time, 90% of Final RF level in VP-P
±2
ppm
ppm
ppm
ms
±0.2
±0.2
2.0
Harmonics
-5.0
dBc
units
Stanard Shipping Quantity on 180 mm (7”) Reel
Lid Symbolization (in addition to Lot and/or Date Codes)
1000
Line1: 7002 Line2: YWWS
Pin Connections
Connection
Ground
Terminals
1
2
3
4
Ground
TCXO Output
VDD
CAUTION: Electrostatic Sensitive Device. Observe precautions for handling.
Notes:
1.
The design, manufacturing process, and specifications of this device are subject to change without notice.
www.RFM.com E-mail: info@rfm.com
© 2009-2012 by RF Monolithics, Inc.
Page 1 of 3
XTC7002 - 2/5/13
4-Terminal Surface-Mount Seam Weld Case
3.2 x 2.5 mm Nominal Footprint
D
A
C
E
4
3
3
4
B
F
G
2
1
I
1
2
Top
Bottom
Side
H
Case and PCB Land Dimensions
mm
Inches
Nom
0.126
0.098
-
4
3
Dimension
Min
Nom
3.20
2.50
-
Max
Min
Max
A
B
C
D
E
F
G
H
I
3.00
3.40
0.118
0.134
2.30
2.70
0.091
0.106
L
M
-
-
-
-
-
-
-
-
-
-
-
1.20
-
-
-
-
-
-
-
-
-
-
-
0.047
3.08
1.80
2.38
1.00
0.60
0.65
3.60
1.60
2.90
0.80
-
-
-
-
-
-
-
-
-
-
0.121
0.071
0.094
0.039
0.024
0.026
0.142
0.063
0.114
0.031
-
-
-
-
-
-
-
-
-
-
1
2
J
K
K
L
M
J
PCB Land Pattern
(Top View)
Case Materials
Materials
Solder Pad
Plating
0.3 to 1.0 µm Gold over 1.27 to 8.89 µm Nickel
V
D
D
Lid Plating
Body
2.0 to 3.0 µm Nickel
Al2O3 Ceramic
Pb Free
4
1
T
e
m
p
e
r
a
t
u
r
e
1
0
n
F
C
o
m
p
e
n
s
a
t
e
d
C
r
y
s
t
a
l
O
s
c
i
l
l
a
t
o
r
2
3
O
u
t
p
u
t
TCXO Application Circuit
www.RFM.com
© 2009-2012 by RF Monolithics, Inc.
E-mail: info@rfm.com
Page 2 of 3
XTC7002 - 2/5/13
Reel Dimensions
T
1
D
T
3
G
F
B
A
E
H
H
u
b
D
e
t
a
i
l
C
T
2
mm
A
B
60
C
D
E
F
G
H
T1
9.0
T2
T3
1.2
Dimension
Tolerance
180
±1.0
13.0
±0.2
2.0
9.1
2.9
4.9
3.9
±0.5
11.4
±1.0
+1.0/-0.0
±0.5
±0.5
±0.5
±0.5
±0.3
±0.1
Tape Dimensions
mm
A0
B0
W
F
E
P0
P1
P2
D1
D
K0
t
Dimension 2.80
3.71
8.00
3.50
1.75
4.00
4.00
2.00
1.50
1.00
1.75
0.25
Tolerance ±0.10 ±0.10 +0.30/-0.10 ±0.05 ±0.10 ±0.10 ±0.10 ±0.05 +0.10/-0.00 +0.25/-0.00 ±0.10 ±0.02
www.RFM.com
E-mail: info@rfm.com
Page 3 of 3
© 2009-2012 by RF Monolithics, Inc.
XTC7002 - 2/5/13
