WTM3904

型号:

WTM3904

描述:

NPN外延平面晶体管[ NPN EPITAXIAL PLANAR TRANSISTOR ]

品牌:

WEITRON[ WEITRON TECHNOLOGY ]

页数:

4 页

PDF大小:

208 K

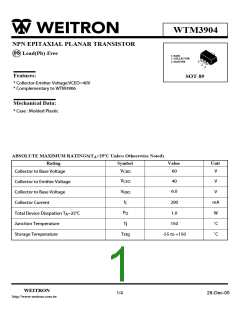

WTM3904
NPN EPITAXIAL PLANAR TRANSISTOR
P b
Lead(Pb)-Free
1. BASE
2. COLLECTOR
3. EMITTER
1
2
3
Features:
SOT-89
* Collector-Emitter Voltage:VCEO=40V
* Complementary to WTM3906
Mechanical Data:
* Case : Molded Plastic
ABSOLUTE MAXIMUM RATINGS(T =25ºC Unless Otheerwise Noted)
A
Rating
Symbol
Value
Unit
V
60
V
Collector to Base Voltage
CBO
V
40
6.0
V
V
CEO
Collector to Emitter Voltage
Collector to Base Voltage
Collector Current
V
EBO
I
mA
W
200
C
P
1.0
Total Device Disspation T =25°C
D
A
Junction Temperature
Storage Temperature
Tj
150
˚C
˚C
Tstg
-55 to +150
WEITRON
http://www.weitron.com.tw
1/4
28-Dec-05
WTM3904
ELECTRICAL CHARACTERISTICS
Characteristics
Symbol
Min
Typ
Max
Unit
Collector-Base Breakdown Voltage
BV
60
-
-
V
CBO
I =10µA, I =0
C
E
Collector-Emitter Breakdown Voltage
I =1.0mA, I =0
BV
BV
40
-
-
-
-
V
V
CEO
C
B
Emitter-Base Breakdown Voltage
I =10µA, I =0
6.0
EBO
E
C
Collector Cut-Off Current
=30V, V =3V
I
-
-
50
nA
CEX
V
CE
BE
ON CHARACTERISTICS1
DC Current Gain
h
FE(1)
h
FE(2)
h
FE(3)
h
FE(4)
h
FE(5)
-
-
-
-
-
-
-
40
70
100
60
V
CE
V
CE
V
CE
V
CE
V
CE
=1.0V, I =0.1mA
C
=1.0V, I =1.0mA
C
-
300
-
-
=1.0V, I =10mA
C
=1.0V, I =50mA
C
30
=1.0V, I =100mA
C
Collector-Emitter Saturation Voltage
I =10mA, I =1.0mA
-
-
-
-
V
mV
mV
200
300
CE(sat)
BE(sat)
C
B
I =50mA, I =5.0mA
C
B
Collector-Emitter Saturation Voltage
I =10mA, I =1.0mA
650
-
-
-
850
950
V
C
B
I =50mA, I =5.0mA
C
B
DYNAMIC CHARACTERISTICS
Transition Frequency
f
300
-
-
-
-
MHz
pF
T
V =20V, I =10mA, f=100MHz
CE C
Output Capacitance
=5.0V, I =0, f=1.0MHz
C
4.0
ob
V
CB
E
Note1. Pulse Test: Pulse Width ≤ 380µs, Duty Cycle ≤ 2%
DEVICE MARKING
WTM3904=3904
WEITRON
http://www.weitron.com.tw
2/4
28-Dec-05
WTM3904
Typical Characteristic
1000
1000
125°C
125°C
25°C
75°C
25°C
100
100
75°C
hFE@VCE=1V
VCE(sat)@IC=10IB
1
1
1
10
100
1000
1
10
100
1000
Collector Current-I (mA)
Collector Current-I (mA)
C
C
Fig.1 Current Gain & Collector Current
Fig.2 Saturation Volltage & Collector Current
10000
10
Cob
75°C
1000
1
25°C
VBE(sat)@IC=10IB
125°C
100
0.1
1
10
100
1000
0.1
1
10
100
Collector Current-I (mA)
Reverse Biased Voltage (V)
C
Fig.3 Saturation Volltage & Collector Current
Fig.4 Capacitance & Reverse-Biased Voltage
1000
10000
PT=1ms
1000
VCE=20V
PT=1s
100
100
PT=100ms
10
1
1
1
10
100
0.1
1
10
100
Collector Current (mA)
Forward Biased Voltage-V (V)
CE
Fig.5 Cutoff Frequency & Collector Current
Fig.6 Safe Operating Area
WEITRON
http://www.weitron.com.tw
3/4
28-Dec-05
WTM3904
SOT-89 Outline Dimensions
unit:mm
SOT-89
Dim
A
B
C
D
Min
1.400
0.320
0.360
0.350
4.400
1.400
2.300
3.940
Max
1.600
0.520
0.560
0.440
4.600
1.800
2.600
4.250
E
A
G
H
J
C
E
G
H
J
D
B
K
K
L
1.500TYP
L
2.900
3.100
WEITRON
http://www.weitron.com.tw
4/4
28-Dec-05
